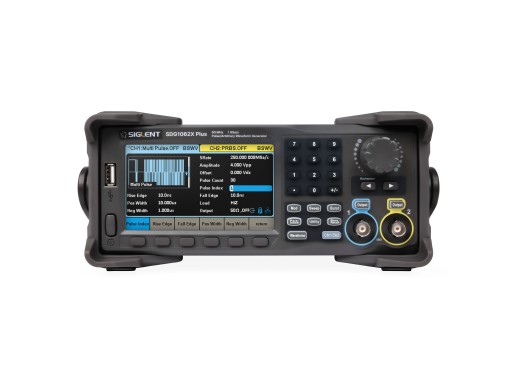

Siglent SDG1062X Plus functiegenerator
Details
De Siglent SDG1062X Plus functiegenerator heeft een bandbreedte van 60 MHz.
De nieuwe SDG1000X Plus serie tweekanaals functie/arbitraire golfvormgeneratoren biedt een hoge bandbreedte en brede amplitude bereiken. Dankzij de verticale resolutie en EasyPulse-techniek kunnen zeer nauwkeurige golven gegenereerd worden. De SDG1022X Plus heeft een sample rate van 1 GSa/s, een golfvormlengte van 8 Mpts per kanaal en een verticale resolutie van 16 bits, waardoor het lage jitter, hoog-fidelity golfvormen met hoge frequenties kan genereren. De SDG1000X-serie heeft ook een ingebouwde webinterface, waarmee je de instrumenten via een browser kunt bedienen.
De EasyPulse-technologie biedt een oplossing voor een veelvoorkomend probleem bij DDS-generatoren bij het genereren van blokgolven. Als de signaalfrequentie geen geheel veelvoud van de klokfrequentie is, ontstaat er jitter in het signaal, wat in een onzuiver signaal resulteert. EasyPulse lost dit probleem op door de jitter te elimineren. De generatoren ondersteunen zowel sinus- als blokgolfsignalen tot de volledige bandbreedte, wat uniek is voor function generators. De SDG1000X Plus function generatoren zijn bovendien uitgerust met TrueArb-technologie.
| TrueArb | Met TrueArb genereert de function generator het signaal punt voor punt. Hierdoor kan elk datapunt individueel worden behandeld, wat de jitter en foutmarge vermindert. Dit zorgt voor een zeer nauwkeurige weergave van de opgeslagen golfvorm. |  |
Modeloverzicht
| Model | SDG1022X Plus | SDG1032X Plus | SDG1062X Plus |
|---|---|---|---|
| Bandbreedte | 25 MHz | 30 MHz | 60 MHz |
| Prijs |
Specificaties
| Kanalen | 2 |
| Verticale resolutie | 16 bits |
| Sample rate | 1 GSa/s (4x interpolatie) |
| Frequentie resolutie | 1 μHz |
| Maximale amplitude | 20 Vpp |
| Waveform lengte | 8 Mpts / CH |
| Modulatie | AM, DSB-AM, FM, PM, FSK, ASK, PSK en PWM |
| Ingebouwde functies | Sinus, Blok, Puls, Zaagtand, Ruis, Harmonic, Sweep, Burst, DC |
| Uitgangsimpedantie | 50 Ω |
| Interfaces | USB host/device, LAN |
| Display | 4,3" LCD (480x272) |
| Afmetingen | 260,3 x 107,2 x 295,7 mm |
| Gewicht | 3,48 kg |
Opties
| SPA1010 versterker 10W | Versterker voor SIGLENT function/arbitraire golfvormgeneratoren. | |
| USB naar GPIB | Met deze optie kun je de function generator via GPIB aansturen. |
Accessoires
De SDG1062X plus wordt standaard geleverd met:
- USB-kabel
- Netsnoer
Downloads
| SDG1000X Plus Datasheet |  (1.27 MB) | Download |
| SDG1000X Plus user manual | (2.46 MB) | Download |
