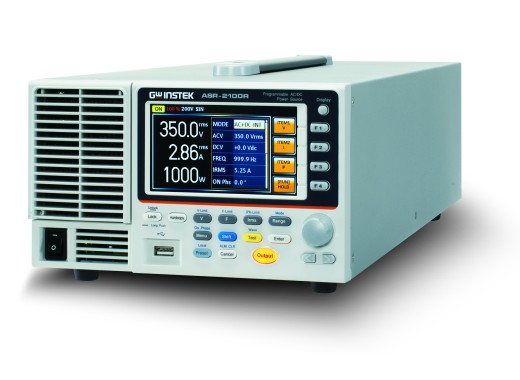

GW Instek ASR-2050R labvoeding
Details
De GW Instek ASR-2050R is een programmeerbare AC/DC labvoeding uit de ASR-2000 serie.
De ASR-2000 serie voedingen zijn een voedingsbron voor onder andere systeemintegratie. De voeding is zeer uitgebreid en heeft een breed scala aan functies voor het testen van apparaten. Ze leveren een nominaal vermogen voor zowel AC als DC bij verschillende uitgangsmodi die kunnen worden gecategoriseerd in 3 functies: genereren van arbitraire golfvormen, versterken van externe signalen en synchroniseren met een ingangssignaal. Elk van deze functies kan worden uitgevoerd met een AC, DC en een AC+DC signaal, goed voor 9 soorten uitgangsmodi.
De ASR-2000 units zijn voorzien van speciale functies zoals Remote Sensing, T Ipeak hold, Power ON output en voorgeprogrammeerde instellingen. Dit zorgt ervoor dat de labvoeding voldoet aan alle eisen van de high-end sector en daarmee behoort het tot de topmodellen.
Verder beschikt de labvoeding over diverse meetmogelijkheden. Zo kunnen de apparaten uit de ASR-2000 serie spanningen, stromen, vermogens, frequenties en belastingsfactoren meten. Wat nog opvallender is aan deze voeding, is dat deze tot de 40e harmonische spanning en stroom kan meten. Deze functies komen van pas bij het meten van negatieve eigenschappen van een aangesloten DUT.
Al met al zijn de ASR-2000 voedingen zeer uitgebreide labvoedingen voor professioneel gebruik.
Modeloverzicht
De 2050 is het basismodel, terwijl de 2100 de krachtigere versie is. Bij de R-modellen ontbreekt de contactdoos op het frontpaneel. Daarentegen hebben ze wel 3U halfbrede rackafmetingen, compatibel met ATS-assemblage.
| Model | 2050 | 2050R | 2100 | 2100R |
|---|---|---|---|---|
| Leverbaar vermogen | 500 VA | 500 VA | 1000 VA | 1000 VA |
| Max. uitgangsstroom* | 5 A | 5 A | 10 A | 10 A |
| Contactdoos voorzijde | EU |
EU |
||
| Afmetingen** | 285 x 124 x 480 mm | 213 x 124 x 480 mm | 285 x 124 x 480 mm | 213 x 124 x 480 mm |
| Prijs |
(*) Bij 200 V bereik. Raadpleeg de datasheet voor meer informatie.
(**) WHD, exclusief uitstekende delen.
Specificaties
| Uitgang (bij 200 V ingang) | ||||||||||||||||
|
||||||||||||||||
| Frequentiebereik | 1.0 - 999.9 Hz | |||||||||||||||
| Meetmogelijkheden | Vrms, Vpeak, Vavg, Irms, Ipeak, Iavg, IpkH, P, S, Q, PF, CF, 40e-orde THDv, THDi | |||||||||||||||
| Bescherming | OVP, OCP, OPP, OTP, detectie AC-storing en detectie ventilatorstoring | |||||||||||||||
| Weergave | 4.3" LCD | |||||||||||||||
| Interfaces | USB, LAN, RS-232 + GPIB (optioneel), Ext. I/O, Ext. signaalingang | |||||||||||||||
| Geheugen | 16 slots, 4kp | |||||||||||||||
| Afmetingen | 213 x 124 x 480 mm rack: 3U hoogte, half breed |
|||||||||||||||
| Gewicht | 10.5 kg | |||||||||||||||
(*) Bij 200 V bereik. Raadpleeg de datasheet voor meer informatie.
Accessoires
De GW Instek ASR-2050R wordt geleverd inclusief:
- Veiligheidsgids
- Afdekklepje contactdoos
- Remote sense terminal afdeksetje
- GTL-123 probes
- GTL-246 USB-kabel
Plus en minpunten
- AC+DC modus
