649 Incl. 21% BTW: € 649,00 Excl. BTW: € 536,36
Gratis verzending
Voorraadinfo laden
  •
  • Gratis afhalen in Eindhoven
  • Afhalen bij meer dan 1.000 punten
Artikelnummer: ELE003514

Details

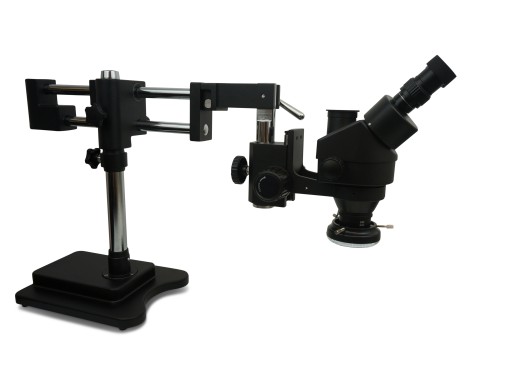

De SM-4TP zwarte stereomicroscoop biedt een scherp en helder beeld. Een stereomicroscoop geeft een beeld met diepte, waardoor het mogelijk is om onder deze microscoop bijvoorbeeld te solderen aan SMD componenten. Dit is een set die bestaat uit de zwarte SM-4TP stereomicroscoop, een 60 LED-ring verlichting en een Barlow lens 0.5x.

Trinoculair en simul-focaal

De SM-4TP is trinoculair, wat betekent dat er een derde poort aanwezig is waar een camera op kan worden aangesloten met behulp van de C-mount adapter. De SM-4TP is simul-focaal, de camera kan tegelijkertijd met de twee oculairs gebruikt worden.

7x tot 45x vergroting

De SM-4TP microscoop biedt een vergroting van 7x tot 45x bij een maximale werkhoogte van 100mm. Voor het gebruik met elektronica kan het beste de bijgevoegde Barlow lens 0.5x gebruikt worden. Deze halveert de vergroting van de microscoop en verdubbelt de werkafstand (de afstand tussen objectief en werkplateau). Omgekeerd is ook mogelijk met bijvoorbeeld de 20x of de 15x oculairs. als vervanging van de originele meegeleverde 10x variant. Dit vergroot de vergroting tot wel 90x.

Dubbele arm

De microscoop beschikt over een zware voet, met een degelijke, dubbele arm die veel vrijheidsgraden kent. Deze is snel in te stellen boven bijvoorbeeld een printplaat, of te repareren telefoon. Het voordeel van de dubbele arm ten opzichte van de enkele, is dat deze gemakkelijk naar je toe getrokken kan worden en weer van je af geduwd kan worden.

SM-serie microscopen

Microscopen uit de SM-serie kenmerken zich door de degelijke bouwkwaliteit, helder zicht en hoog gebruiksgemak. De tabel hieronder laat de verschillen tussen de microscopen zien.

Model SM-3T SM-3TP SM-4T SM-4TP SM-4TP Zwart
Arm Enkel Enkel Dubbel Dubbel Dubbel
Simul-focaal Nee
Ja
Nee
Ja
Ja
Inbegrepen accessoires - - - - 60 LED-ring verlichting,
Barlowlens 0.5x
Prijs 414 Incl. BTW: € 414,00 Excl. BTW: € 342,15 485 Incl. BTW: € 485,00 Excl. BTW: € 400,83 485 Incl. BTW: € 485,00 Excl. BTW: € 400,83 561 Incl. BTW: € 561,00 Excl. BTW: € 463,64 649 Incl. BTW: € 649,00 Excl. BTW: € 536,36

Opties

LED-ring verlichting Zonder verlichting is het erg donker onder een microscoop. Vergeet dus niet om deze geüpgrade dimbare verlichting met 144 LED's mee te bestellen.

Led-ring

Dimbare ledring voor microscopen 144 LEDs
60 Incl. 21% BTW: € 60,00 Excl. BTW: € 49,59
Info
Barlow lens 2x Een barlow lens wordt onder aan het objectief van de microscoop gemonteerd. Deze lens verdubbelt de vergroting van de microscoop en halveert de werkafstand (de afstand tussen objectief en werkplateau).

Barlow lens 2x

Barlow lens 2x
39 Incl. 21% BTW: € 39,00 Excl. BTW: € 32,23
Info
C-mount adapter 0.35x Een 0.35x C-mount adapter zorgt ervoor dat een C-mount camera gekoppeld kan worden aan de microscoop.

C-mount adapter 0.35x

Microscoop C-mount adapter 0.35x (klem type)
59 Incl. 21% BTW: € 59,00 Excl. BTW: € 48,76
Info
2K camera Een 2K resolutie camera met HDMI-uitgang en opslagmogelijkheden. Mocht u opzoek zijn naar een camera met een hogere resolutie bevelen wij de 4K camera aan.

2K camera

HDMI camera voor microscoop 1080p 60fps
249 Incl. 21% BTW: € 249,00 Excl. BTW: € 205,79
Info
Premium oculairdoppen Rubberen oculairdoppen zorgen voor meer comfort en verminderen de lichtinval. (standaard al inbegrepen)

Premium oculairdoppen

Premium rubberen oculairdoppen
8 Incl. 21% BTW: € 8,00 Excl. BTW: € 6,61
Info

Microscoop specificaties

TypeSM-4TP
Maximaal bereik20 mm
Dioptrie correctie+/- 5dp
Pupil afstandAanpasbaar (55-75 mm)
Bijgevoegde accessoires60 LED-ring verlichting, Barlow lens 0.5x
Gewicht~ 25kg
SKUSZM7045-BLACK


De microscoop (statief met arm, focusrek, oculairs en objectief) wordt geleverd met premium rubberen oculairdoppen, een stofhoes, de LED ring, en een Barlow lens 0.5x.

Het volgende artikel in het kenniscentrum legt de beginselen van de microscoop voor elektronica-inspectie uit: De microscoop: een introductie

Plus en minpunten

  • Maakt SMD-solderen gemakkelijker
  • Hoge beeldkwaliteit
  • Solide uitvoering
  • Zwaar (ca. 25 kg)

Video's

Product video thumbnail

Downloads

Nieuwste reviews

Schrijf zelf een review

Lees alle reviews (6)

Review door Hubert Schermelé
Geplaatst op 23-11-2022
De SM-TP4 is een complete microscoop voor inspectie en reparatie van smd pcb’s en apparaten.
De werk hoogte, met Barlow lens is goed.
Het werkt fijn dat je de microscoop zo weg kan duwen. Overigens moet je niet in de uiterste stand werken want dan is de microscoop onstabiel en kan omvallen. Het zicht met de led verlichting is voldoende, maar had ik beter verwacht.
Waar ik aan moet wennen is hoe je door de occulairen moet kijken, dit luistert irritant nauw.
De stang heen en weer halen werkt, maar is duidelijk Chinees, kan een stuk soepeler.
Verder eerst intensief gebruiken
Review door peter dokman
Geplaatst op 11-08-2022
Ik heb het complete pakket besteld, en dat was een goed keuze. Tevens is deze matzwart en dat vind ik net ff mooier.
De LED ring heb je echt nodig, en ook de voorzet lens. Ik gebruik hem om SMD te solderen en dat gaat perfect. Je kan ontzettend ver inzoomen en je ziet dingen die je echt met het blote oog, of met een vergrootglas niet ziet.
Hij neemt wel wat plek in op de werkbank, hij is groter dan ik dacht. En hem 'eventjes opzij zetten' da's best lastig want de voet is serieus zwaar.
Wat me wel opviel is dat je even zit te klieren voordat je echt goed beeld heb, als je maar iets te hoog zit met je hoofd dan zie je niets. (dit kan je oplossen met een videocamera, maar die heb ik niet gekozen. ik mis hem ook niet) Het in de hoogte verstellen van dit zware ding is wel even pielen. Maar ja... het is natuurlijk geen laboratoriuminstrument van € 5000.-. Maar voor SMD soldeerwerk is hij uitermate goed geschikt. Ik ben er erg tevreden over! Er is ook nog voldoende afstand over tussen je print en de lens om met een pincet of soldeerbout er goed bij te kunnen. Dat vind ik ook een voordeel t.o.v hobby microscopen: je legt de print gewoon op je werkblad, en de lens hangt erboven. Omdat de poot zo zwaar is valt ie niet snel voorover.
Er zit een stof-hoes bij, maar die past niet echt lekker. Geen probleem voor mij.
Als je veel SMD werk doet, is dit een onmisbaar instrument.
Review door Fred Schneider
Geplaatst op 08-09-2021
Dit is voor mij de tweede stereo microscoop en een stuk goedkoper dan mijn andere. (professioneel reparatie werk). De werkafstand is stukken beter. Ik moet zelfs soms mijn stoel hoger zetten. In tegenstelling tot mijn andere is deze werkafstand en scherpstelling niet onafhankelijk van de zoom. Beide mogelijk door de Barlow lens die ik niet op mijn andere heb.. Maar dat is niet echt een probleem.
Ik vind 3 sets oogrubbers een beetje overdone :-) verder hield ik niets over.

De optische scherpte is prima en de verlichting is erg goed. Het statief is erg stevig en super soepel te maneuvreren zonder zware plekken.

Ik heb maar 2 mindere punten. De voet is heel erg zwaar maar alleen zwaar genoeg als je de arm op maximaal hebt in de lengte richting. Bij mij kwam dat heel slecht uit want ik draai de arm max uitgeschoven 90 graden opzij als ik er niet door kijk. Dan valt hij om. Dat heb ik opgelost door een gat er in te boren en hem zo vast te schroeven aan de tafel. Het geheel is mooi speling vrij en kan in allerlei standen/hoeken worden gefixeerd.

De Barlow lens had een foutje in de schroefdraad (denk ik) want er opschroeven was een heel erg lastig klusje. Bij mij zit hij er permanent op dus lig ik er niet wakker van.

Hij is wel erg gevoelig voor de afstand van oog tot oog. Daarnaast voor de hoek waaronder je er door kijkt. Bij mijn andere moet ik mijn best doen om er zo door te kijken dat ik dubbel of zwarte vignetten zie, bij deze moet ik mijn best doen om die effecten niet te hebben. Nu ik eraan gewend ben is er goed mee te leven en de optische beeldkwaliteit is prima. Maar dit is dan ook een veel goedkopere microscoop, Deze was als set net zo duur als alleen de kop van mijn andere zonder Barlow lens en verlichting. Maar door de erg positieve overige punten is de totaal beleving toch goed.

De set zat erg goed verpakt.
Review door F.H. de Wolff
Geplaatst op 17-06-2021
Apparaat functioneert goed.
Werking conform de vele reviews b.v. op eevBlog.
Helaas zonder opgave van omvang levering. Ee valt dus niets te controleren.
Uiteindelijk hield ik een M6 vastzet knop over.
Extra? Reserve? Nog niet ontdekt doel?
Review door Thierry
Geplaatst op 26-10-2020
Zoals de vorige reviewer al zei: het is een uitgave, maar dan heb je ook wel wat. Nu kan ik die zandkorrels die ze elektronica componenten noemen ook daadwerkelijk benoemen en beoordelen.
Door de Barlow lens krijg je voldoende ruimte (+- 15cm) om tussen de microscoop en de printplaat met meetpennen en soldeerbout te werken.

Ik heb nooit met een microscoop gewerkt en het is even wennen, je moet er goed recht voor gaan zitten. De optionele camera is dan ook een uitkomst, iets wat ik later dan ook wil toevoegen.

Let wel op met de plaatsing, op de foto's (en in de handleiding) is te zien dat de basisvoet naar achter is gedraaid, door de barlow lens komt de microscoop een stuk hoger op de as van de basisvoet te zitten (zoals op de foto) en hierdoor veranderd het zwaarte punt. Dit zorgt ervoor dat de microscoop omvalt als je deze volledig naar je toe trekt. Ik heb de basis 180 graden gedraaid en is het geen probleem meer.
Review door Martijn
Geplaatst op 10-09-2020
Na lang wikken en wegen heb ik besloten om deze SM-4TP microscoop, 2K Camera & benodige C-mount set te kopen. Ik ben een hobbyist dus deze set is een hele uitgave. maar het is zeker de moeite waard en geeft me extra mogelijkheden voor repair van "micro" elektronica.
