GW Instek GDS-2254HG oscilloscoop
Details

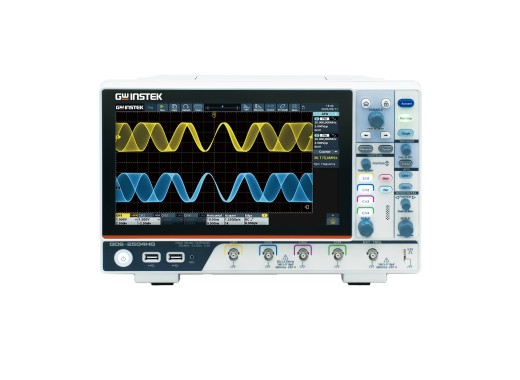

Let op: De productafbeeldingen tonen de GDS-2504HG. De modellen zijn onderling visueel vergelijkbaar.
De GW Instek GDS-2254HG is een 4-kanaals oscilloscoop met een bandbreedte van 250 MHz, gebouwd voor het dagelijkse meetwerk in engineering, service en onderwijs. Het verschil met de meeste scopes in deze klasse zit in de verticale resolutie: 12 bits in plaats van 8. Daardoor blijven rimpel, ruis en kleine variaties op een groot signaal zichtbaar, in plaats van weg te vallen in de kwantisatiestappen. Het geheugen loopt tot 100Mpts, zodat een lange opname op volle sample rate mogelijk blijft. Dat komt van pas bij een storing die maar af en toe optreedt, bij het meelezen op een communicatiebus of bij het doormeten van een schakelende voeding.
Voor het uitvoeren van onderzoek zitten alle tools in het toestel, zoals seriële busdecodering, FFT-analyse en een uitgebreide set automatische metingen. De HG-modellen hebben daarnaast een arbitraire functiegenerator van 50MHz aan boord, waardoor een aparte signaalbron overbodig is. De bediening loopt via een capacitief touchscreen van 10,1" op Android, waarop ook datasheets, pdf's en instructievideo's rechtstreeks te openen zijn — zonder laptop ernaast. Via LAN of USB gaat de meetdata naar de pc en is het toestel op afstand aan te sturen, terwijl webbediening en schermopname het mogelijk maken een meting te delen met iemand die niet in het lab staat. Tot slot accepteert de scope voeding over USB-C, waardoor een powerbank volstaat voor een meting onderweg.
Modeloverzicht
| Model | Bandbreedte | Stijgtijd | Geheugendiepte | Ingebouwde functiegenerator | Prijs |
|---|---|---|---|---|---|
| GDS-2254HD | 250 MHz | 1,75 ns | 100 Mpts | Nee |
|
| GDS-2254HG | 250 MHz | 1,75 ns | 100 Mpts | Ja |
|
| GDS-2354HD | 350 MHz | 1 ns | 500 Mpts (gedeeld door het aantal actieve kanalen) | Nee |
|
| GDS-2354HG | 350 MHz | 1 ns | 500 Mpts (gedeeld door het aantal actieve kanalen) | Ja |
|
| GDS-2504HD | 500 MHz | 0,7 ns | 500 Mpts (gedeeld door het aantal actieve kanalen) | Nee |
|
| GDS-2504HG | 500 MHz | 0,7 ns | 500 Mpts (gedeeld door het aantal actieve kanalen) | Ja |
Specificaties
| Kanalen | 4 |
| Sample rate | 2,5 GS/s (2 actieve kanalen) |
| Verticale resolutie | 12 bits |
| Verticale schaal | 500 µV/div - 10 V/div |
| Horizontale schaal | 500 ps/div - 1000 s/div |
| Ingangsimpedantie | 1 MΩ ± 2% |
| Interfaces | USB Host, USB Device, LAN, USB-C (voeding) |
| Display | 10,1" TFT LCD (1024x600) |
| Afmetingen | 325 x 209,5 x 111,5 mm |
| Gewicht | 3,2 kg |
Arbitraire functiegenerator
| Kanalen | 2 |
| Max. frequentie | 50 MHz |
| Sample rate | 160 MSa/s |
| Verticale resolutie | 14 bits |
| Uitgangsbereik | 2 mVpp - 10 Vpp (≤ 10 MHz) 2 mVpp - 5 Vpp (≤ 50 MHz), hoge Z |
| Uitgangsresolutie | 1 mVpp of 5 digits |
| Golfvormen | Sinus, blok, driehoek, puls, ruis en 28 ingebouwde golfvormen |
Accessoires
De GDS-2254HG wordt geleverd met:
- 1x Netsnoer
- 1x USB-kabel
- 1x BNC-kabel
- 4x Probe
Plus en minpunten
- Ingebouwde functiegenerator
- Voeding via USB-C
- Goede bemonsteringsfrequentie
- Android-besturingssysteem
- Geen mogelijkheid om digitale signalen te analyseren
Downloads
| GDS-2000HD/HG series user manual |  (5.07 MB) | Download |
| GDS-2000HD/HG series datasheet | (2.18 MB) | Download |
