GW Instek GDP-025 differential probe
Details
De GW Instek GDP-025 is een differentiële hoogspanningsprobe uit de GDP-serie. De probes uit deze serie maken het gebruikers mogelijk om floating circuit tests uit te voeren met een foutmarge van slechts 2%. Bovendien beschikken deze probes over selecteerbare verzwakking, wat de toepasbaarheid en veelzijdigheid aanzienlijk vergroot.
De GDP-025 heeft een bandbreedte van 25 MHz en een maximale ingangsspanning van 1400 V, die veilig weergegeven kan worden op elke oscilloscoop met ground-reference. Dankzij de hoge ingangsimpedantie en lage ingangs-capaciteit wordt de nauwkeurigheid van het differentiële signaal sterk verbeterd. De probe is daarnaast voorzien van een overrange-indicator, die oplicht wanneer de maximale ingangsspanning wordt overschreden.
Modeloverzicht
De modellen in deze serie verschillen voornamelijk in bandbreedte en maximale differentiële ingangsspanning. Voor overige verschillen, raadpleeg de specificaties of datasheet.| Model | Bandbreedte | Max. differentiële ingangsspanning | Prijs |
| GDP-025 | 25 MHz | ±1400 V | |
| GDP-050 | 50 MHz | ±7000 V | |
| GDP-100 | 100 MHz | ±7000 V |
Specificaties
| Max. differentiële ingangsspanning | 140 V (20X) 350 V (50X) 1400 V (200X) |
| Vertragingstijd | 14 ns (50X, 200X) 23,4 ns (20X) |
| Versterkingsnauwkeurigheid | ±2% |
| Uitgangsspanning | ≤ ±7 V |
| Ingangsimpedantie | 54 MΩ / 1,2 pF (differentieel) 27 MΩ / 2,3 pF (elke ingang t.o.v. aarde) |
| Uitgangsimpedantie | 50 Ω |
| CMRR (Common Mode Rejection Ratio) | 60 Hz: > 80 dB 100 Hz: > 60 dB 1 MHz: > 50 dB |
| Voeding | Externe 9 VDC, 0,4 W |
| Kabellengte | 100 cm |
| Afmetingen | 195 x 55 x 30 mm |
| Gewicht | 250 g |

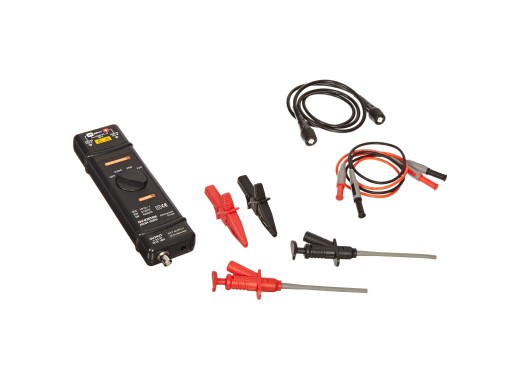

Accessoires
- 1x Voeding
- 1x BNC-kabel van 100 cm
- 2x Bananenkabel van 60 cm
- 2x IC-klem
- 2x Krokodillenklem
- Verklaring van herleidbare kalibratie
Plus en minpunten
- Selecteerbare verzwakking
- Nauwkeurig
Downloads
| GW Instek GDP series datasheet |  (1.5 MB) | Download |
| GW Instek GDP series user manual | (738.81 KB) | Download |
| DTC sample | (126.04 KB) | Download |
