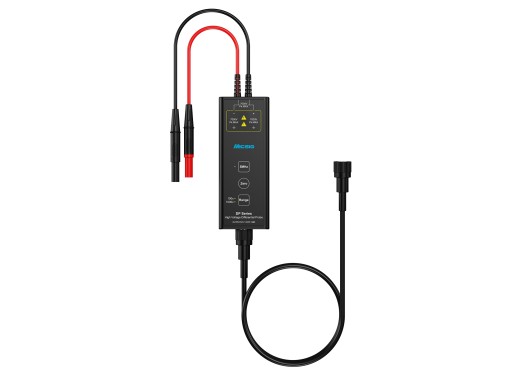

Micsig DP1500 differential probe
Details
Let op: Sommige afbeeldingen tonen de oude versie van de differentiële probe met het gesplitste ontwerp om de volledige set accessoires te illustreren; de hoofdafbeeldingen tonen het nieuwe ontwerp.
De Micsig DP1500 is een voordelige differential probe voor gebruik met een oscilloscoop. Het belangrijkste doel is om zwevende signalen van differential en common-mode spanningen te meten, ook bij hoge frequenties. De hoge ingangsimpedantie, lage ingangscapaciteit en geminimaliseerde belasting verbeteren de nauwkeurigheid van het differential signaal aanzienlijk. Alle modellen in deze serie hebben een uitstekende vlakheid van de bandbreedte, met een amplitudeschommeling < 0,5 dB binnen het halve bandbreedtebereik. Dus zelfs in hoge frequentiebereiken kan een hoge nauwkeurigheid worden gehandhaafd.
Het product is vooral nuttig bij het ontwerpen van voedingen, motordrivers en bij het werken met elektronische voorschakelapparaten. Met de probe kun je zonder problemen metingen uitvoeren zonder de oscilloscoop te beschadigen dankzij de hoge spanningswaarde.
De probe wordt eenvoudig gevoed via USB, een veelgebruikte interface op de meeste moderne oscilloscopen en computers. Dit maakt de probe makkelijk draagbaar en maakt een losse voeding overbodig. De probe wordt aanbevolen voor gebruik op een ≥100MHz bandbreedte oscilloscoop, met een ingangsimpedantie van ≥1MΩ. Het apparaat geeft een pieptoon en de LED knippert wanneer een te groot bereik wordt gedetecteerd. De probe kan snel op nul worden gezet door de meetsnoeren kort te sluiten en volgens op de nulknop te drukken.
Een koffer voor de probe is hier verkrijgbaar.
Modeloverzicht
De producten in deze serie verschillen voornamelijk in bandbreedte en maximale differentiële spanning. Raadpleeg voor andere verschillen de specificaties of datasheet.| Model | Bandbreedte | Max. differentiële spanning | Prijs |
| DP700 | 100 MHz | ±700 V | |
| DP702 | 200 MHz | ±700 V | |
| DP703 | 300 MHz | ±700 V | |
| DP705 | 500 MHz | ±700 V | |
| DP1500 | 100 MHz | ±1500 V | |
| DP1502 | 200 MHz | ±1500 V | |
| DP1503 | 300 MHz | ±1500 V | |
| DP1505 | 500 MHz | ±1500 V | |
| DP3000 | 100 MHz | ±3000 V | |
| DP3002 | 200 MHz | ±3000 V | |
| DP3003 | 300 MHz | ±3000 V | |
| DP3005 | 500 MHz | ±3000 V | |
| DP7000 | 100 MHz | ±7000 V | |
| DP7002 | 200 MHz | ±7000 V |
Specificaties
| Max. differentiële spanning | 150 V (50X) 1500 V (500X) |
| Ruis | ≤ 50 mVrms (50X) ≤ 200 mVrms (500X) |
| Delay time | 12.5 ns (50X) 12.1 ns (500X) |
| Gain nauwkeurigheid | ± 2% |
| Uitgangsspanning | ≤ 3 V |
| Ingangsimpedantie | 13.2 MΩ / 1.67 pF (differentieel) 6.6 MΩ / 3.3 pF (elke ingang naar massa) |
| Uitgangsimpedantie | 1 MΩ |
| CMRR | DC: > -80 dB 100 kHz: > -60 dB 10 MHz: > -30 dB 100 MHz: > -26 dB |
| Voeding | USB-C (5 V), 2 W |
| Kabellengte | Ingang: 31 cm Uitgang: 100 cm |
| Afmetingen | 13.5 x 5 x 2.5 cm |
Accessoires
De volgende accessoires worden bij de differential probe geleverd:
- 1 paar krokodillenklemmen (zwart/rood)
- 1 paar testhaken (zwart/rood)
- USB-C kabel
Plus en minpunten
- Laag geluidsniveau
- Dubbele dempingsselectie
- USB-C voeding
Downloads
| Micsig DP series user manual |  (279.01 KB) | Download |
| Micsig DP series datasheet | (1.04 MB) | Download |
