Ruis in de 20x verzwakkingsstand moet, bij kortgesloten ingangen, beneden 22mV liggen, bleek 15mV te zijn. In de 200x stand moet ie beneden 80mV zijn , dit bleek 50mV te zijn, dus prima. Dit is gedaan terwijl de scope waarop ik de metingen deed de verzwakking liet compenseren door zijn ingangsspanning met 20 resp. 200 te vermenigvuldigen. Ik neem aan dat Micsig dat ook zo heeft bedoeld in zijn specificaties. Dus de werkelijke ruis was 0.75 resp 2.5mV! Ik had een meetbandbreedte van 200MHz ingesteld.
De CMRR was ook beter dan de specificaties. In mijn geval bij 10MHz -39dB (spec. is -30dB) bij 100MHz -34dB (spec. is -26dB). Bij 100kHz -87dB (spec. -80dB). Alleen bij 100kHz was een ingangsfilter van 10MHz ingeschakeld omdat het signaal zo klein werd dat het verdronk in de ruis en een meting niet betrouwbaar gedaan kon worden.
Verder moet de probe beter niet gevoed worden via een usb welke op een scope zelf aanwezig is, maar via de meegeleverde usb adapter voor het lichtnet. Bij voeden via de scope blijkt dat de offset (via de automatische offset afregelknop op de probe) in mijn geval niet op 0 (in de praktijk 0-500uv) kan komen.
Tot slot worden metingen van, bv 10MHz-100MHz steeds kritischer. In zulke situaties moet men eigenlijk niet via banaanaansluitingen werken zoals op de probe aanwezig zijn, maar via speciale afgeschermde kabels. Het zou dan ook handig zijn geweest als de banaanaansluitingen vervangen waren door coaxaansluitingen met ev. een adapter naar banaan.
Al met al een uitstekende probe.

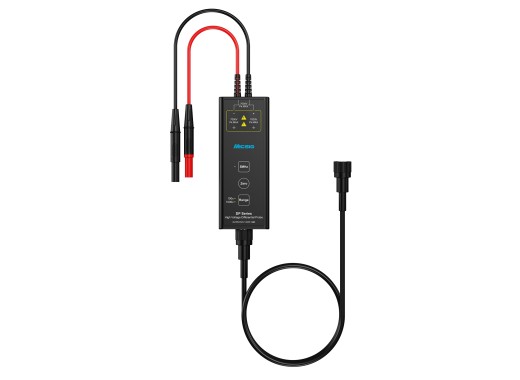

Micsig DP700 differential probe
Details
Eleshop biedt de DP700 ook aan zonder koffer, die hier verkrijgbaar is.
Let op: Sommige afbeeldingen tonen de oude versie van de differentiële probe met het gesplitste ontwerp om de volledige set accessoires te illustreren; de hoofdafbeeldingen tonen het nieuwe ontwerp.
De Micsig DP700 is een voordelige differential probe voor gebruik met een oscilloscoop. Het belangrijkste doel is om zwevende signalen van differential en common-mode spanningen te meten, ook bij hoge frequenties. De hoge ingangsimpedantie, lage ingangscapaciteit en geminimaliseerde belasting verbeteren de nauwkeurigheid van het differential signaal aanzienlijk. Alle modellen in deze serie hebben een uitstekende vlakheid van de bandbreedte, met een amplitudeschommeling < 0,5 dB binnen het halve bandbreedtebereik. Dus zelfs in hoge frequentiebereiken kan een hoge nauwkeurigheid worden gehandhaafd.
Het product is vooral nuttig bij het ontwerpen van voedingen, motordrivers en bij het werken met elektronische voorschakelapparaten. Met de probe kun je zonder problemen metingen uitvoeren zonder de oscilloscoop te beschadigen dankzij de hoge spanningswaarde.
De probe wordt eenvoudig gevoed via USB, een veelgebruikte interface op de meeste moderne oscilloscopen en computers. Dit maakt de probe makkelijk draagbaar en maakt een losse voeding overbodig. De probe wordt aanbevolen voor gebruik op een ≥100MHz bandbreedte oscilloscoop, met een ingangsimpedantie van ≥1MΩ. Het apparaat geeft een pieptoon en de LED knippert wanneer een te groot bereik wordt gedetecteerd. De probe kan snel op nul worden gezet door de meetsnoeren kort te sluiten en volgens op de nulknop te drukken.
Let op, het afgebeelde product is de DP1500, maar is visueel vergelijkbaar met alle andere modellen in de DP-serie.
Modeloverzicht
De producten in deze serie verschillen voornamelijk in bandbreedte en maximale differentiële spanning. Raadpleeg voor andere verschillen de specificaties of datasheet.| Model | Bandbreedte | Max. differentiële spanning | Prijs |
| DP700 | 100 MHz | ±700 V | |
| DP702 | 200 MHz | ±700 V | |
| DP703 | 300 MHz | ±700 V | |
| DP705 | 500 MHz | ±700 V | |
| DP1500 | 100 MHz | ±1500 V | |
| DP1502 | 200 MHz | ±1500 V | |
| DP1503 | 300 MHz | ±1500 V | |
| DP1505 | 500 MHz | ±1500 V | |
| DP3000 | 100 MHz | ±3000 V | |
| DP3002 | 200 MHz | ±3000 V | |
| DP3003 | 300 MHz | ±3000 V | |
| DP3005 | 500 MHz | ±3000 V | |
| DP7000 | 100 MHz | ±7000 V | |
| DP7002 | 200 MHz | ±7000 V |
Specificaties
| Max. differentiële spanning | 70 V (20X) 700 V (200X) |
| Ruis | ≤ 20 mVrms (20X) ≤ 90 mVrms (200X) |
| Delay time | 11,7 ns (20X) 11,7 ns (200X) |
| Gain nauwkeurigheid | ± 2% |
| Uitgangsspanning | ≤ 3.5 V |
| Ingangsimpedantie | 6 MΩ / 1.67 pF (differentieel) 3 MΩ / 3.3 pF (elke ingang naar massa) |
| Uitgangsimpedantie | 1 MΩ |
| CMRR | DC: > -80 dB 100 kHz: > -60 dB 10 MHz: > -30 dB 100 MHz: > -26 dB |
| Voeding | USB-C (5 V), 2 W |
| Kabellengte | Ingang: 31 cm Uitgang: 100 cm |
| Afmetingen | 13.5 x 5 x 2.5 cm |
Accessoires
De volgende accessoires worden bij de differential probe geleverd:
- 1 paar krokodillenklemmen (zwart/rood)
- 1 paar testhaken (zwart/rood)
- USB-C kabel
- Stevige draagkoffer
Plus en minpunten
- Laag geluidsniveau
- Dubbele dempingsselectie
- USB-C voeding
Downloads
| Micsig DP series user manual |  (279.01 KB) | Download |
| Micsig DP series datasheet | (1.04 MB) | Download |
