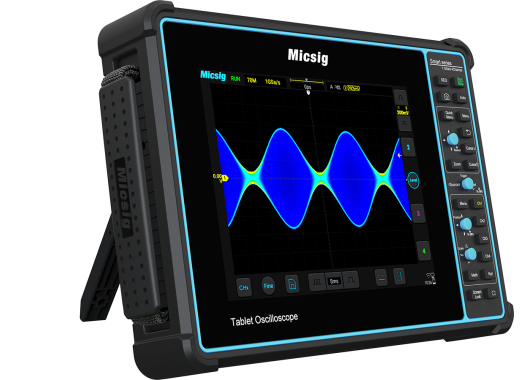

Micsig STO1004 digitale oscilloscoop
Details
De Micsig STO1004 is het 4-kanaals 100MHz model van de STO-serie, met een hoge waveform capture rate van 130.000wfms/s. Het heeft 31 automatisch ingebouwde meetprogramma's en een groot intern geheugen van 32 GB. Het seriële bus-triggering-, decoderings- en analysesysteem kan deze waveforms samen met diverse andere gegevens weergeven.
Verder kan de oscilloscoop gebruikt worden in 3 bedieningsmodi: Full touch-bediening, Bedieningspaneel met fysieke knoppen en een mix van beide opties. De geïntegreerde 7500mAh Li-ion batterij in combinatie met de zachte TPU+ABS beschermende behuizing maakt deze oscilloscoop ideaal voor zowel thuisgebruik als voor onderweg.
De STO1004 heeft een groot 8" TFT touchscreen met een 256 niveaus in intensiteitsgradatie en een warm/koud kleurtemperatuurdisplay. De software draait op krachtige Android-software en werkt in wezen hetzelfde als een tablet. Je kunt bijvoorbeeld verbinding maken met het internet via Wi-Fi om gegevens te verzenden, foto's/video's te maken en het apparaat op afstand te bedienen via een pc of smartphone.
Overzicht modellen
De modellen in de STO-serie verschillen in bandbreedte, aantal kanalen en rise time:Model | STO1004 | STO2002 |
---|---|---|
Bandbreedte | 100 MHz | 200 MHz |
Kanalen | 4 | 2 |
Rise time | ≤3,5 ns | ≤1,75 ns |
Prijs |
Specificaties
Geheugendiepte | 70 Mpts (gedeeld door aantal actieve kanalen) |
Sample rate | 1 GS/s (gedeeld door aantal actieve kanalen) |
Waveform capture rate | 130.000 wfm/s |
Verticale resolutie | 8 bits |
Verticale schaal | 1 mV/div - 10 V/div |
Horizontale schaal | 2 ns/div - 1 ks/div |
Interfaces | Wi-Fi, USB 3.0/2.0 Host, USB-C, Aarding, HDMI, Trigger out |
Decodeermogelijkheden | UART, CAN, LIN, SPI, I²C |
Display | 8" TFT LCD (800x600) |
Afmetingen | 265 x 192 x 50 mm |
Gewicht | 1,9 kg |
Accessoires
De Micsig STO1004 wordt geleverd met de volgende accessoires:
- 4 x passieve probe
- Geïntegreerde 7500mAh Li-ion batterij
- Netsnoer met adapter
Plus en minpunten
- Zowel full-touch als knoppen
- Grote interne opslagruimte
Downloads
Micsig STO1004 manual |
(7.96 MB) | Download |
Micsig STO series datasheet |
(2.37 MB) | Download |
