2178

Normaal: € 2.420,00

Nu: Incl. 21% BTW: € 2.178,00 Excl. BTW: € 1.800,00

Gratis verzending
Voorraadinfo laden
  •
  • Gratis afhalen in Eindhoven
  • Afhalen bij meer dan 1.000 punten
Artikelnummer: ELE003092
10% korting op alle GW Instek producten!

Details

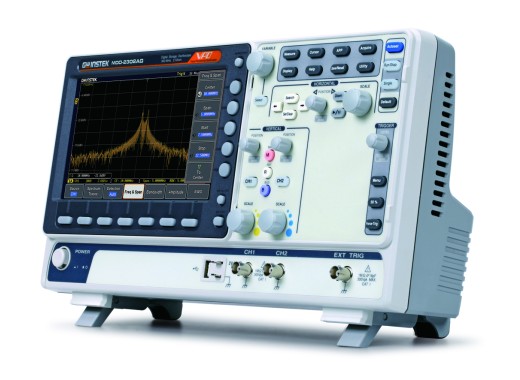

De GW Instek MDO-2302AG is de 2-kanaals 300MHz oscilloscoop in de vernieuwde MDO-2000AG serie van GW Instek, welke een uitbreiding is op de bestaande MDO-2000EG serie.

De MDO-2000AG zijn zogeheten "Mixed Domain" (MD) Oscilloscopen, waardoor ze beschikken over de volledige functionaliteit van een oscilloscoop en spectrum analyser in één door de zeer sterke FFT analyse tot de nyquist frequentie. Daarnaast is bij deze serie de functionaliteit van de oscilloscoop nog verder uitgebreid, namelijk met een 2-kanaals functiegenerator van 25 MHz. Een paar van de belangrijkste kenmerken van een oscilloscoop zijn verbeterd met deze serie, ten opzichte van zijn voorganger. Zo komt de MDO-2302AG met een sample rate van maximaal 2GSa/s en een memory depth van 20Mpts per kanaal. Daarnaast is de serie uitgebreid met een 300 MHz model.

Oscilloscopen uit deze serie zijn uitgerust met een 8" kleurenscherm en beschikken daarnaast over een snelle capture rate van 120.000 waveforms per seconde, om zo signalen snel te analyseren.

De oscilloscopen kunnen met USB en LAN aan een computer verbonden worden om de gemeten data op te slaan. Daarnaast is het mogelijk de data te loggen voor een langere termijn. Zo is het mogelijk om met een minimum interval van 5 seconden gedurende maximaal 100 uur de gemeten golfvormen op te slaan naar een USB-stick in CSV formaat. Ook is het mogelijk de data direct te printen op printers die PictBridge ondersteunen.

De MDO oscilloscopen hebben een extreem lage achtergrond ruis in de elektronica zitten. Achtergrondruis heeft invloed op de precisie van meetresultaten bij kleine signalen (small-signal). Hoe lager de achtergrondruis hoe accurater de meting.

De oscilloscopen bieden de mogelijkheid tot Dual-display, in een scherm is het dan mogelijk om het gehele signaal weer te geven en een ingezoomd deel ervan. Hierdoor is het eenvoudig een goed beeld te vormen van een signaal en belangrijke delen ervan.

MDO-2000A

Als u geen behoefte heeft aan een functiegenerator in uw oscilloscoop bieden wij de GW Instek MDO-2302A aan.

Modeloverzicht

ModelMDO-2102AGMDO-2202AGMDO-2302AG
Bandbreedte 100 MHz 200 MHz 300 MHz
Rise time 3.5 ns 1.75 ns 1.17 ns
Prijs 1339.47 Normaal: € 1.488,30 Nu: Incl. BTW: € 1.339,47 Excl. BTW: € 1.107,00 1796.85 Normaal: € 1.996,50 Nu: Incl. BTW: € 1.796,85 Excl. BTW: € 1.485,00 2178 Normaal: € 2.420,00 Nu: Incl. BTW: € 2.178,00 Excl. BTW: € 1.800,00

Specificaties

Geheugen 20 Mpts per kanaal
Sample rate 2 GSa/s (max)
Display 8" TFT, 800x480 pixels
Ingangsimpedantie 1 MΩ // 16 pF
Horizontale schaal 1 ns/div - 100s/div
Verticale resolutie 1 mV/div - 10 V/div
A/D convertor 8 bits resolutie
Maximale spanning 300V RMS, CAT I
Waveform capture rate tot 120,000 wfm/s
Aansluitingen USB, LAN, Go-NoGo output
Gewicht (zonder doos) 3.0 Kg
Afmetingen 384 x 127.3 x 208 mm (LxBxH)

Accessoires

Alle oscilloscopen uit de MDO-2000AG serie worden geleverd inclusief:

  • Quick start-gids
  • Cd met handleiding
  • Netsnoer
  • Probes, 1 per kanaal
  • Certificaat van kalibratie

Plus en minpunten

  • Spectrum analyser en functiegenerator functionaliteiten
  • Hoge memory depth per kanaal
  • Goede prijs/kwaliteit verhouding
  • Alleen 2-kanaals modellen

Downloads
