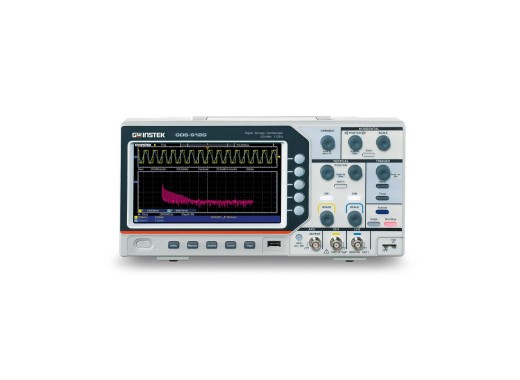

GW Instek GDS-912G oscilloscoop
Details
De GW Instek GDS-912G is een betaalbare en snelle 2-kanaals oscilloscoop met een 8-bit resolutie. Deze oscilloscoop heeft een bandbreedte van 100MHz, een sample rate van 1GS/s per kanaal en een geheugendiepte van 20Mpts. Hierdoor is het een uitstekende instaposcilloscoop voor het onderwijs en hobbymatig gebruik of voor gebruikers die op zoek zijn naar een betaalbare oscilloscoop met goede prestaties.
Daarnaast beschikt de GDS-912G over FFT-functionaliteit met 6 verschillende window types. Het apparaat ondersteunt ook de gelijktijdige weergave van het tijdsdomein en het frequentiedomein, waardoor signalen eenvoudig geanalyseerd kunnen worden. De meegeleverde functiegenerator kan 7 verschillende golfvormen genereren van 0,1Hz tot 25MHz.
De oscilloscoop beschikt over twee USB-aansluitingen: één voor het opslaan van meetgegevens op een USB-opslagapparaat en één voor verbinding met een pc voor bediening en data-opslag. De benodigde software en drivers kunnen hier worden gedownload.
| Model | GDS-912 | GDS-912G |
|---|---|---|
| Functiegenerator | Nee |
Ja |
| Prijs |
Specificaties
| Bandbreedte | 100 MHz |
| Kanalen | 2 |
| Geheugendiepte | 20 Mpts per kanaal |
| Sample rate | 1 GS/s per kanaal |
| Verticale resolutie | 8 bits |
| Verticale schaal | 2 mV/div - 10 V/div |
| Horizontale schaal | 2 ns/div - 1000 s/div |
| Ingangsimpedantie | 1 MΩ ± 2% |
| Interfaces | USB 2.0 Host, USB storage Device |
| Display | 7" TFT LCD (800 x 480) |
| Afmetingen | 301 x 152 x 70 mm |
| Gewicht | 1,1 kg |
Accessoires
De GDS-912G wordt standaard geleverd met:
- 1x Netsnoer
- 1x USB-kabel
- 2x 100MHz (10:1 / 1:1) probe
Plus en minpunten
- Hoge bandbreedte van 100 MHz
- 1GS/s bemonsteringssnelheid
- 20 Mpts per kanaal
- 8-bits resolutie
Downloads
| GW Instek GDS-912 Datasheet |  (1.88 MB) | Download |
| GW Instek GDS-912 User Manual | (2.42 MB) | Download |
| GW Instek GDS-912 Programing Manual | (574.64 KB) | Download |
