Initieel had ik een Rigol DS1054Z genomen, wat achteraf gezien niet de beste keuze was met het oog op de toekomst. Het retourproces bij Eleshop was gelukkig vlekkeloos.
Inmiddels ben ik de gelukkige eigenaar van een Siglent SDS804X HD. Het touchscreen, de 12-bit resolutie en de snelle, responsive bediening maken echt een verschil in dagelijks gebruik. Daarnaast kun je via de webinterface de scope ook op afstand bedienen, wat erg handig is.
Enig punt van aandacht zijn de meegeleverde probes; de kwaliteit is merkbaar minder dan die van Rigol. Ook had Siglent wat mij betreft een haakse voedingskabel mogen meeleveren.

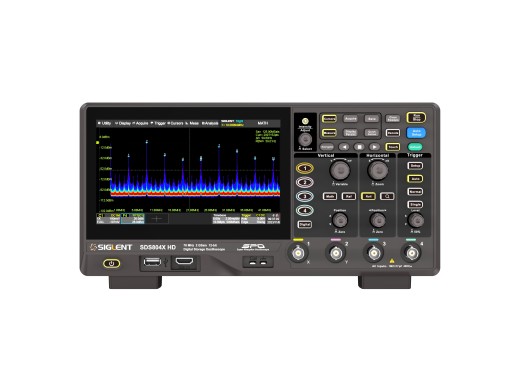

Siglent SDS804X HD oscilloscoop
Details
De Siglent SDS804X HD is een 4-kanaals oscilloscoop en de 70MHz versie in de SDS800X HD-serie. De SDS800X HD-serie heeft een 12-bits resolutie om kwantisatieonzekerheid te verminderen en daarmee signaalbetrouwbaarheid en analysemogelijkheden te verbeteren. Deze oscilloscoop heeft een eenkanaals geheugendiepte van 50Mpts en een sample rate van 2GSa/s. Verder hebben de oscilloscopen uit deze serie een 7" touchscreen display met een resolutie van 1024 x 600 pixels en een hoge opnamesnelheid van 500.000 golfvormen per seconde. Ook inbegrepen zijn 256-niveau intensiteitsgradatie en weergavemodi voor kleurtemperatuur. De SDS800X HD-serie omvat bodeplotanalyse, maskeringstests en optionele vermogensanalyse.
Een groot aantal frames met gegevens kan worden opgeslagen voor verdere analyse. Bovendien hebben de oscilloscopen uit de SDS800X HD-serie een ultralage ruisvloer, waardoor metingen aan zeer kleine signalen mogelijk zijn en zeer zuivere signalen opleveren. Daarnaast zijn er meerdere interface-opties, zoals USB-host/apparaat naast: LAN, Pass/Fail en trigger out. Bediening op afstand via een webbrowser is ook mogelijk dankzij de ingebouwde webserver. De SDS800X HD-serie kan worden uitgebreid met verschillende opties zoals een logic analyser en functiegenerator die je kunt vinden in de onderstaande optietabel.
Siglent biedt een breed scala aan software opties voor hun producten, die vaak veel extra functionaliteit toevoegen. Raadpleeg voor alle informatie over de beschikbare opties de gebruikershandleiding onderaan deze pagina.
Overzicht modellen
| Model | Bandbreedte | Kanalen | Geheugen | Rise time | Prijs |
|---|---|---|---|---|---|
| SDS802X HD | 70 MHz | 2 | 50 Mpts (eenkanaals) 25 Mpts (tweekanaals) |
5 ns | |
| SDS804X HD | 70 MHz | 4 | 50 Mpts (eenkanaals) 25 Mpts (tweekanaals) 10 Mpts (alle kanalen actief) |
5 ns | |
| SDS812X HD | 100 MHz | 2 | 50 Mpts (eenkanaals) 25 Mpts (tweekanaals) |
3,5 ns | |
| SDS814X HD | 100 MHz | 4 | 50 Mpts (eenkanaals) 25 Mpts (tweekanaals) 10 Mpts (alle kanalen actief) |
3,5 ns | |
| SDS822X HD | 200 MHz | 2 | 100 Mpts (gedeeld door aantal actieve kanalen) | 1,8 ns | |
| SDS824X HD | 200 MHz | 4 | 100 Mpts (gedeeld door aantal actieve kanalen) | 1,8 ns |
Specificaties
| Ingangsimpedantie | 1 MΩ |
| Sample rate | 2 GS/s (gedeeld door aantal actieve kanalen) |
| Waveform capture rate | 500.000 wfm/s |
| Verticale resolutie | 12 bits |
| Verticale schaal | 500 µV/div - 10 V/div |
| Horizontale schaal | 2 ns/div - 1000 s/div (70/100 MHz-modellen), 1 ns/div - 1000 s/div (200 MHz-modellen) |
| Interfaces | USB Host, USB Apparaat, LAN, Pass/Fail, Trigger Out |
| Decodering | IIC, SPI, UART/RS232, CAN, LIN |
| Display | 7" TFT LCD touchscreen (1024 x 600) |
| Eleshop geluidsproductie rating | ★ ★ |
| Afmetingen | 312 x 151 x 132,6 mm |
| Gewicht | 2,6 kg |
Opties
Deze hardware- en softwareopties voor de SDS800X HD-serie zijn beschikbaar. De golfvorm/functiegenerator (FG)-softwareoptie en MSO-software (16LA)-optie zijn standaard al bij het product inbegrepen en hoeven niet apart te worden aangeschaft. In sommige gevallen kan een firmware-update vereist zijn.| USB geïsoleerde arbitrary waveform/functiegenerator optie (hardware) | SAG1021I |
| 16-kanaals logic analyser (hardware) | SLA1016 |
| Vermogensanalyse deskew fixture(hardware) | DF2001A |
| Vermogensanalyse optie (software) | SDS800XHD-PA |
Accessoires
De Siglent SDS804X HD wordt geleverd met de volgende accessoires:
- 4x PB470 probe
- Netsnoer
- 1x USB kabel
Plus en minpunten
- 12-bits resolutie
- Hoge samplefrequentie en geheugendiepte
- Optionele functiegenerator & andere opties
- CAN- & LIN-decodering
- Bode-plots
Downloads
| SDS800X HD series datasheet |  (2.09 MB) | Download |
| SDS800X HD series user manual | (13.39 MB) | Download |
| SDS800X HD series programming guide | (9.41 MB) | Download |
Vergelijkbare producten
Nieuwste reviews
Review door Toshio
Geplaatst op 25-02-2026
Review door Marten
Geplaatst op 11-02-2026
In overleg met Eleshop de huidige mogelijkheden besproken van budget versus iets duurdere scopes. Uiteindelijk gekozen voor een 12 bit versie met een lage ruisvloer. Voor het meten van verschillende gelijktijdige signalen wilde ik een 4 kanaal scope hebben. Uitgekomen op de 804 van Siglent. Redelijke prijs voor voldoende mogelijkheden. De eerste meting zijn al gedaan en zien er goed uit. Voor mijn doel een prima apparaat.
Eleshop biedt top service!
Eleshop biedt top service!
Review door Marnix
Geplaatst op 16-08-2025
Deze scope onlangs aangeschaft als upgrade voor mijn trouwe 1104X-E vanwege de 12 bit verticale resolutie.
Bediening lijkt voor een groot deel op het genoemde vorige model maar niet helemaal, vooral vanwege het touchscreen. Dit is wel even wennen maar gaandeweg raak je daar wel weer in thuis.
De mogelijkheden zijn weer wat uitgebreider geworden en ruimschoots voldoende voor het gemiddelde hobbygebruik.
De kleur zwart/antraciet is ook even wennen omdat de rest op mijn werktafel bijna allemaal nog beige/creme is.
Van de bijgeleverde probes ben ik niet zo´n fan. Ze voelen gewoon een beetje fragiel aan vind ik zelf en ik gebruik daarom een setje Owon probes (De 200MHz versie) welke ook bij Eleshop gekocht kunnen worden. Deze voelen veel degelijker aan en werken uitstekend.
Los daarvan is dit een waardige opvolger van mijn oude scope en ik durf er ook wel vanuit te gaan dat ik hier weer jaren plezier aan kan beleven.
Bediening lijkt voor een groot deel op het genoemde vorige model maar niet helemaal, vooral vanwege het touchscreen. Dit is wel even wennen maar gaandeweg raak je daar wel weer in thuis.
De mogelijkheden zijn weer wat uitgebreider geworden en ruimschoots voldoende voor het gemiddelde hobbygebruik.
De kleur zwart/antraciet is ook even wennen omdat de rest op mijn werktafel bijna allemaal nog beige/creme is.
Van de bijgeleverde probes ben ik niet zo´n fan. Ze voelen gewoon een beetje fragiel aan vind ik zelf en ik gebruik daarom een setje Owon probes (De 200MHz versie) welke ook bij Eleshop gekocht kunnen worden. Deze voelen veel degelijker aan en werken uitstekend.
Los daarvan is dit een waardige opvolger van mijn oude scope en ik durf er ook wel vanuit te gaan dat ik hier weer jaren plezier aan kan beleven.
Review door Treve
Geplaatst op 18-06-2025
Mooi ding, strakke specs en vormgeving.
Qua bediening een beetje als tektronix, niet helemaal zoals ik het zelf zou maken.
Verder een hele mooie scope voor dit geld.
Qua bediening een beetje als tektronix, niet helemaal zoals ik het zelf zou maken.
Verder een hele mooie scope voor dit geld.
