Rigol DHO914S oscilloscoop
Details

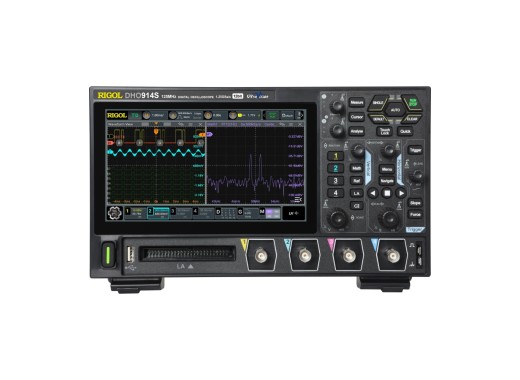

De Rigol DHO914S is een 4-kanaals oscilloscoop en de 125 MHz versie in de DHO900 serie. De DHO914S heeft een 12-bits resolutie om kwantisatieonzekerheid te verminderen en daarmee de signaalbetrouwbaarheid en analysemogelijkheden te verbeteren. Analyse van de 16 digitale kanalen is mogelijk via de logic analyser en de optionele logic probe die je kunt vinden in de onderstaande optietabel. Verder hebben de oscilloscopen uit deze serie een 7" fosforsdisplay met touchscreen, een resolutie van 1024 x 600 pixels en een hoge opnamesnelheid van 1.000.000 golfvormen per seconde. Deze oscilloscoop heeft ook een DC gain nauwkeurigheid van 1% en een sample rate van 1,25 GSa/s. Bovendien zijn er meerdere interface-opties, zoals usb host/device naast: LAN, HDMI, Pass/Fail en trigger out. Een groot aantal frames met gegevens kan worden opgeslagen voor verdere analyse. Bovendien hebben de oscilloscopen uit de DHO900-serie een ultralage ruisvloer, waardoor metingen aan zeer kleine signalen mogelijk zijn en zeer zuivere signalen opleveren. De -S modellen uit de 900-serie bevatten een arbitraire functiegenerator en zijn voorzien van bodeplotanalyse, waardoor loopresponsanalyse, histogramplots, digitale signaalanalyse en nog meer opties mogelijk zijn.
De oscilloscopen uit de DHO900-serie worden gevoed via hun USB-C poort, wat meerdere voordelen biedt ten opzichte van traditionelere voedingsmodi. Een draagbare voedingsbron kan worden gebruikt om de oscilloscoop van stroom te voorzien, waardoor de oscilloscoop overal kan worden gebruikt. Het gewicht is ook lager en het formaat compacter door het weglaten van een interne voeding. Standaard monitorbevestigingspunten maken het mogelijk deze oscilloscoop op een standaard monitor te installeren, wat ruimte op het bureau bespaart en meer bewegingsvrijheid geeft.
Modeloverzicht
| Model | DHO914 | DHO914S | DHO924 | DHO924S |
|---|---|---|---|---|
| Bandbreedte | 125 MHz | 125 MHz | 250 MHz | 250 MHz |
| Arbitraire functiegenerator | Nee |
Ja |
Nee |
Ja |
| Prijs |
DHO800 & DHO900 serie vergelijking
| Model | Rigol DHO800 serie | Rigol DHO900 serie |
|---|---|---|
| Bandbreedte | 70 / 100 MHz | 125 / 250 MHz |
| Kanalen | 2 of 4 kanalen | 4 analoge + 16 digitale kanalen |
| Geheugendiepte | 25 Mpts (één kanaal) | 50 Mpts (één kanaal) |
| Rise time | ≤5 ns / ≤3,5 ns | ≤2,8 ns / ≤1,4 ns |
| Verticale schaal | 500 µV/div - 10 V/div | 200 µV/div - 10 V/div |
| Horizontale schaal | 5 ns/div - 500 s/div | 2 ns/div - 500 s/div |
| Arbitraire functiegenerator | Nee |
Ja voor -S modellen |
| Logic analyser | Nee |
Ja |
Specificaties
| Kanalen | 4 analoge + 16 digitale kanalen |
| Sample rate | 1,25 GSa/s (gedeeld door aantal actieve kanalen) |
| Waveform capture rate | 1.000.000 wfms/s |
| Verticale resolutie | 12 bits |
| Interne opslag | 8 GB |
| Interfaces | LAN, HDMI, USB Host, USB Apparaat, HDMI, Pass/fail, Trigger out |
| Opties voor decodering | I2C, SPI, UART/RS232, CAN |
| Display | 7" multi-touch display (1024x600) |
| Vereist uitgangsvermogen | 12 V, 4 A. 48 W |
| Vermogensstandaard | PD2.0 / PD3.0 |
| Eleshop geluidsproductie rating | ★ ★ ★ ★ |
| Afmetingen | 265,35 x 161,75 x 77,38 mm |
| Gewicht | 1,78 kg |
Opties
| Logic probe (PLA2216) | Deze probe breidt de oscilloscoop uit met 16 digitale kanalen. Deze probe is speciaal ontworpen voor de DHO900 serie. |
Accessoires
De Rigol DHO914S wordt geleverd met de volgende accessoires:
- 4x probe
- Netsnoer
- Banaanstekker aardingskabel
Plus en minpunten
- De USB-C poort maakt draagbare stroomvoorziening mogelijk
- 12-bits resolutie
- HDMI-uitgang
- Lichtgewicht
- Logic analyser
- Knoppen zitten te dicht op elkaar vanwege de kleine vormfactor
Downloads
| Rigol DHO900 series datasheet |  (6.32 MB) | Download |
| DHO900 series user manual | (6.49 MB) | Download |
