GW Instek GPT-9513 Hi-Pot tester
Details

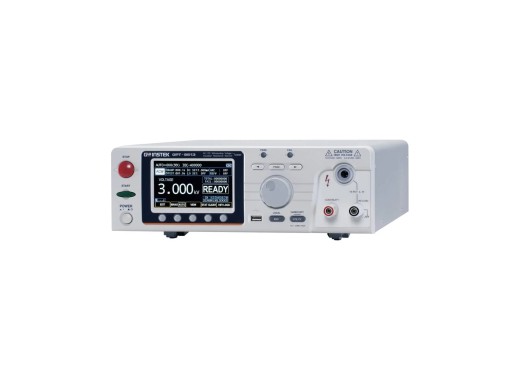

De GW Instek GPT-9500 serie biedt professionele veiligheidstests in een compact formaat. De GPT-9513 is een 3-in-1 model dat AC/DC-bestendigheid, isolatieweerstand tot 10GΩ en continuïteitstests ondersteunt. Met een geïntegreerde 8-kanaals scanner en een AC-capaciteit van 150VA is de tester ideaal voor geautomatiseerde omgevingen met grote volumes.
Het apparaat heeft een 4,3" TFT LCD-kleurenscherm met ondersteuning voor meerdere talen en een statistiek functie voor het bijhouden van resultaten. Het apparaat is voorzien van RS-232C, USB Device en Signal I/O voor bediening op afstand, terwijl een USB Host-poort op het voorpaneel het eenvoudig exporteren van gegevens en het delen van parameters mogelijk maakt.
Om de veiligheid en nauwkeurigheid te garanderen, bevat de tester vlamboogdetectie en een Open/Short Check (OSC) om verbindingen te controleren voordat er hoogspanning wordt toegepast. Het achterpaneel biedt speciale scanner uitgangen voor gemakkelijke integratie in geautomatiseerde testsystemen.
De GPT-9503 biedt een goedkoper alternatief voor de GPT-9513, omdat kanalen NIET geconfigureerd kunnen worden als een retourpad (Laag), wat nodig is voor het testen van multi-tap transformatoren. De GPT-9503 wordt daarentegen vooral gebruikt om meerdere producten tegelijk te testen tegen een gemeenschappelijke aarding, omdat de kanalen beperkt zijn tot de status Hoog of Uit.
Test
Hi-pot (AC/DC-bestendigheid)
Doel: Voorkomen dat gebruikers van een product een elektrische schok krijgen door isolatiefouten.
Methode: Door stroomlekkage te meten tussen hoogspannings- en "veilige" laagspanningsonderdelen. De AC-test levert tot 5kV/30mA en de DC-test tot 6kV/10mA.
Isolatieweerstand
Doel: De kwaliteit van de isolatie testen.
Methode: Meet de weerstand van 0,1MΩ tot 10GΩ met DC-spanningen tussen 50V en 1000V.
Continuïteitstest
Doel: Controleren of geleidende onderdelen en hun aarding goed met elkaar verbonden zijn.
Methode: Controleert het elektrische pad met behulp van een 100mA DC uitgangsstroom met een meetnauwkeurigheid van 1Ω ±0,2Ω.
Vlamboogdetectie
Doel: Potentiële problemen zoals losse schroeven of slechte isolatie aan het licht brengen.
Methode: Controleert op snelle stroomveranderingen tijdens hoogspanningstests die duiden op potentiële arc-vorming.
Modellen
De verschillen tussen de modellen in de GPT-9500 serie worden hieronder beschreven:
| Model | AC bestendig | DC bestendig | Isolatieweerstand | Continuïteit | Scanner kanalen | Prijs |
|---|---|---|---|---|---|---|
| GPT-9503 | 8 (H of X) | |||||
| GPT-9513 | 8 (H, L of X) |
Specificaties
| Bereik uitgangsspanning (AC) | 0,050 kV ~ 5,000 kV |
| Resolutie uitgangsspanning | 1 V |
| Max. AC capaciteit | 150 VA (5kV/30mA) |
| Max. stroom (AC) | 30 mA (0,5kV < V ≤ 5kV) |
| Golfvorm uitgangsspanning | Sinusgolf, 50 Hz/60 Hz selecteerbaar |
| Display | 4,3" TFT LCD-kleurenscherm (480 x 272) |
| Interfaces | RS-232C, USB-host/apparaat, signaal-I/O |
| Afmetingen | 320 x 120 x 435 mm |
| Gewicht | 11 kg |
Accessoires
De GPT-9513 Hi-pot tester wordt geleverd met:
- 1x Netsnoer
- 1x Meetsnoer GHT-115
- 1x Meetsnoer GHT-116B
- 8x Meetsnoer GHT-116R
Plus en minpunten
- Geïntegreerde 8-kanaals scanner om automatisch meerdere punten te testen
- Alle kanalen ondersteunen Hoog, Laag en Uit
Downloads
| DTC sample |  (126.04 KB) | Download |
| GW Instek GPT-9500 series user manual | (5.2 MB) | Download |
| GW Instek GPT-9500 series datasheet | (1.74 MB) | Download |
