Afgezien van het feit dat er als minpunt wordt genoemd dat dit apparaat 'minder meetmogelijkheden' heeft, wil ik zeer benadrukken dat met de laatste firmware V1.07, van mei 2023, erg veel is verbeterd t.o.v. 2019, toen ik dit apparaat heb gekocht.
Iets als een ITU-R SM 1268.1 (zgn. Stokke Masker) meting was toen niet mogelijk, welke een software probleem bleek te zijn. Ik heb toen de costumer service van GW Instek benaderd, en het engineer team is erg welwillend, meedenkend, en probleem oplossend. Uiteindelijk is het allemaal wel mogelijk, alsmede met een verbeterde analoge demodulator die toen te wensen overliet. Allemaal opgelost in de nieuwste firmware!
Minder meetmogelijkheden? Mogelijk als je dit vergelijkt met een wat duurdere Siglent Spectrum analyser welke 1000 euro meer kost, maar dit apparaat kan zich echt meten (leuke woordspeling in deze) met iets als een Rigol 815. Sterker nog, ik meen dat de GSP-818 van GW Instek echt een stuk beter is voor zijn prijs, en wat het kan. Maar het aller belangrijkste is de service, en die heb ik via GW Instek ervaren als zeer, zeer goed! Zeer positief.
Daar kan menig fabrikant van leren! En er zit een service center / importeur van GW instek in Veldhoven, handig om te weten. Laat die Rigol 815 maar staan, en ga voor deze!

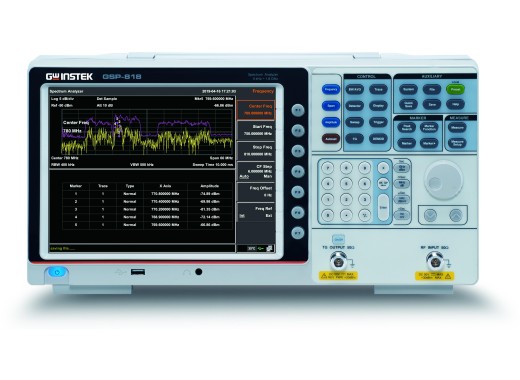

GW Instek GSP-818TG spectrum analyser
Details
De GW Instek GSP-818TG spectrum analyser is een voordelige spectrum analyser met uitstekende een prijs/kwaliteit verhouding. De analyser is uitgerust met een bereik van 9 kHz tot 1.8 GHz en heeft een RBW van 10 Hz - 3 MHz in 1-10 stappen van 10 Hz tot 500 kHz. Het grote voordeel aan deze spectrum analyser is dat het is uitgerust met een groot 10.4" LCD beeldscherm waarop alle signalen duidelijk weergegeven zijn. Daarnaast beschikt de GSP-818TG over een Bandwidth Zoom functie om zo nog duidelijker specifieke signalen en frequenties in beeld te krijgen.
Deze spectrum analyser is standaard uitgerust met een Tracking Generator en de mogelijkheid om AM en FM signalen te demoduleren. Ook kan deze eventueel nog verder worden uitgebreid met een EMI-optie. Een mooie eigenschap van de GSP-818TG is dat deze beschikt over een Time Spec functie, waardoor tegelijkertijd het verband tussen vermogen, frequentie en tijd getoond kan worden. Ook komt de spectrum analyser met een Limit Line functie die je in staat stelt om twee verschillende limieten in te stellen: Windows Measure en Limit Measure. Al deze functies zorgen ervoor dat de gebruiksmogelijkheden van de analyser drastisch uitgebreid worden.
De analyser is in staat om ACPR, OCBW en CHPW metingen uit te voeren. Daarnaast kan de GSP-818TG verbonden worden met een PC via de verschillende interfaces om zo de data te loggen. Ook zijn er 2 USB interfaces voor het opslaan van metingen op bijvoorbeeld een USB-stick.
Specificaties
| Frequentiebereik | 9 kHz - 1.8 GHz |
| Resolutie | 1 Hz |
| Maximale input power | < 30 dBm |
| Weergegeven Noise | 10 dBm (100 kHz - 1 MHz) 20 dBm (1 MHz - 1.5 GHz) |
| Ruisniveau | tot -150 dBm/Hz |
| Weergave schalen | Lineair, logaritmisch |
| Geheugen | 256 MB |
| Connectiviteit | USB (Host en Device) LAN, VGA |
| Scherm | 10.4" (800x600) LCD |
| Afmetingen | 421 x 221 x 115 mm |
| Gewicht | 5.0 kg |
Specificaties Tracking Generator
| Bandbreedte | 100 kHz - 1.8 GHz |
| Output power | -30 - 0 dBm |
| Impedantie | 50 Ω |
Accessoires
De GW Instek GSP-818TG wordt geleverd met:
- Snel-start gids
- Gebruikershandleiding en software op CD
- Certificaat van kalibratie
- Netsnoer
Opties
Hier beneden zijn de mogelijke opties voor de GW Instek GSP-818TG spectrum analyser. U kunt ze bestellen door ze toe te voegen aan uw winkelmandje.
| GSP-818 EMI software licensie | Dit EMI software pakket voor de GSP-818TG is een complete EMI pre-compliance oplossing met vooraf ingestelde scans, piektests, limieten en meerdere CISPR detectoren. Het gaat hier om een licensie code, dus deze kan altijd achteraf nog besteld worden. |
Plus en minpunten
- 10.4" beeldscherm
- Tracking Generator
- Minder meetfuncties dan de concurrenten
Downloads
| GW Instek GSP-818TG datasheet |
 (678.94 KB) |
Download |
