Heb de scoop nu ongeveer een maand
Ontzettend blij ermee een van de beste knopjes erop is de Default knop voor mij , als je weer verdwaalt bent in de talloze mogelijkheden , weer terug in de default mode
De scoop werkt perfect Nagenoeg geruisloos
Idem de spectrum analyzer functie werkt zeer fijn En je kijkt meer dan 60dB diep !
Menu om de Metingen te doen is goed
Zelfs een mogelijkheid om een current probe in te stellen. Minpuntje
Helaas zijn de meet waarden zijn moeilijk leesbaar , maar wellicht is het font ergens in te stellen Ik heb het nog niet kunnen vinden .
Ik ben er bijna dagelijks even mee bezig , maar ik heb misschien wel 5x meer tijd nodig dan een jonge knaap , maar ik heb er 5x meer plezier van
????

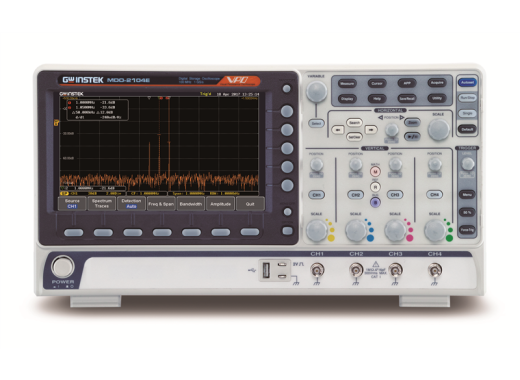

GW Instek MDO-2102EG oscilloscoop
Details
Dit model is vervangen door de MDO-2102AG!
De GW Instek MDO-2102EG is een 2-kanaals oscilloscoop en de 100MHz versie in de MDO-2000EG serie van GW Instek. De serie zijn MD (Mixed Domain) oscilloscopen met een ingebouwde spectrum analyser en een dual-channel 25MHz arbitrary functiegenerator.
Spectrum analyser
De ingebouwde spectrum analyser van de MDO-2000EX loopt vanaf DC tot wel 500 MHz. Dit biedt de mogelijkheid om het frequentiedomein van geluidsfrequenties en vibraties te analyseren. Op de horizontale as vindt u de frequenties en op de verticale as leest u het dB-niveau af. De ingebouwde spectrum analyser is super snel, en u stelt hem in zoals u gewend bent van een volwaardige spectrum analyser.
Functiegenerator
Met de 25 MHz functiegenerator kunt u zelf alle gewenste golfvormen maken.
Frequentieweergave analyse
GW Instek biedt u gratis de frequentieweergave analyse software aan, waardoor uw MDO-2000E oscilloscoop de mogelijkheid heeft om een frequentierespons (Bode-plot) van een circuit te tonen. Het frequentiebereik van deze plot is 20 Hz tot 25 MHz en per decade kunnen tot 90 testpunten worden geselecteerd. Deze software kan worden gedownload op de website van GW Instek.
MDO-2102EX
Heeft u nog extra functies in één apparaat nodig? Dan kunt u kijken naar de MDO-2102EX modellen, die naast de bovengenoemde functies ook nog over een 5000 counts multimeter en een dubbele 5V / 1A voeding beschikt.
Modellen
De oscilloscopen van de MDO-2000EG serie verschillen alleen in de bandbreedte en kanalen.
| Model | Bandbreedte | Kanalen | Prijs |
| MDO-2072EG | 70 MHz | 2 | |
| MDO-2074EG | 70 MHz | 4 | |
| MDO-2102EG | 100 MHz | 2 | |
| MDO-2104EG | 100 MHz | 4 | |
| MDO-2202EG | 200 MHz | 2 | |
| MDO-2204EG | 200 MHz | 4 |
Specificaties
| Sample rate | 1 GSa/s per kanaal | ||||||||
| Memory depth | 10 Mpts | ||||||||
| Waveform capture rate | Maximaal 120 000 wfms/s | ||||||||
| Trigger types | Edge, Pulse Width, Video, Pulse Runt, Rise & Fall (slope), Alternate,tme out, Event-Delay, Time-Delay, Bus | ||||||||
| Waveform math | Optellen, aftrekken, vermenigvuldigen, delen, min/max, wortel, kwadraat, abs, inverse, afgeleide, integraal, LPF | ||||||||
| Verticale schaal | 1 mV/div - 10 V/div | ||||||||
| Horizontale schaal | 1 ns/div ~ 100 s/div | ||||||||
| Spectrum analyser specificaties | |||||||||
| |||||||||
| Functiegenerator specificaties | |||||||||
| |||||||||
| Display | 8" TFT LCD WVGA color display (800 x 480 pixels) | ||||||||
| Connectiviteit | USB 2.0 host en device, Ethernet (RJ45) en Go-NoGo BNC | ||||||||
| Afmetingen | 384 x 208 x 127.3 mm | ||||||||
| Gewicht | 3 kg | ||||||||
Accessoires
De GW Instek MDO-2000E serie oscilloscopen worden geleverd met:
- Netsnoer
- Handleiding
- CD met gebruiks- en programmeer handleiding
- Certificaat van kalibratie
- Passieve probe (1 per kanaal)
- 2x BNC naar BNC kabel
Downloads
| MDO-2000E datasheet |  (1.38 MB) | Download |
| MDO-2000E spectrum analyser presentation | (2.6 MB) | Download |
| MDO 2000E series manual | (12.9 MB) | Download |
| DTC sample | (126.04 KB) | Download |
Vergelijkbare producten
Nieuwste reviews
Review door Bert van Lelieveld
Geplaatst op 20-09-2019
