Intussen heb ik deze scoop ruim een half jaar in bezit en ben nog steeds verbaast over de mogelijkheden ervan.
Als hobbyist had ik eerst een oude analoge scoop.
Als ik die vergelijk met deze is het verschil wel heel groot.
Zelfs als ik de moderne scoops die nu te koop zijn met vergelijkende prijs zie, steekt deze qua mogelijkheden er ver boven uit.
Zelfs een echte FFT meting met bij behorende grafische voorstelling en diverse type protocol metingen voor micro's ontbreken niet.
Ook de ingebouwde 25 MHz functie generator is een leuke aanvulling hierop.
Zeker voor de beginnende hobbyist echt een aanrader en voor de niet professionele wat gevorderde een goede aanvulling.
+ plus punten:
- Goede prijs kwaliteit verhouding.
- Heel veel mogelijkheden
- Frequentie bereik tot 150 MHz
- Ingebouwde functie generator (Opm: sinusvorm tot 25 MHz de andere vormen hebben een lager bereik)
- Min punten:
- Bijgeleverd word standaard maar 1 probe bijgeleverd (maar is wel redelijk goedkoop bij te bestellen).
- In de bijgeleverde doos zit een papiertje van de fabrikant met een Warranty statement waarop een vermelding staat m.b.t. 1 jaar service i.p.v. 3 jaar die op de site vermeld wordt.
Opmerking: Na contact hierover met Eleshop wordt echter de garantie periode gegarandeerd tot 3 jaar vanuit eigen service van Eleshop zelf.

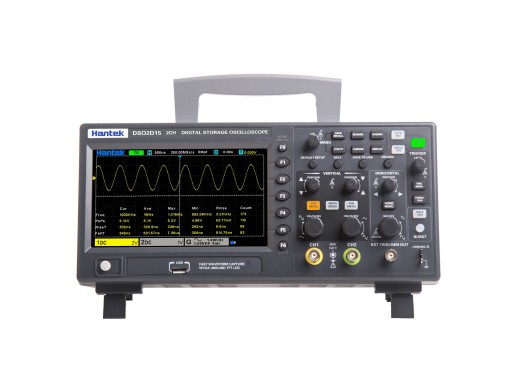

Hantek DSO2D15 oscilloscoop
Details
De Hantek DSO2D15 is een budget 2-kanaals oscilloscoop met 150 Mhz bandbreedte en een ingebouwde functiegenerator. De DSO2D15 beschikt over decoding en trigger opties zoals I2C, SPI, UART/RS232 en CAN, wat een mooi pluspunt is voor een oscilloscoop in deze prijsklasse. Een unieke eigenschap is dat er geen ventilator aanwezig is in de oscilloscoop, waardoor deze nagenoeg geen geluid maakt.
Dankzij een sample rate van 1 GSa/s en een geheugendiepte van 8Mpts kunt u goed uit de voeten met deze oscilloscoop. Ook zijn er USB aansluitingen aanwezig voor het exporteren van meetresultaten naar de PC of naar een USB-geheugenstick. Tevens is er een voltmeter aanwezig om AC en DC spanning te meten tot 300 VRMS. Mocht u opzoek zijn naar iets minder bandbreedte, kijk dan naar de Hantek DSO2D10.
Al met al is de Hantek DSO2D15 een scherp geprijsde oscilloscoop die niet misstaat op de werkbank van elke hobbyist.
Specificaties
| Oscilloscoop | ||
| Bandbreedte | 150 MHz | |
| Sample rate | 1 GSa/s (1 kanaal) 500 MSa/s (2 kanalen) | |
| Geheugendiepte | 8 Mpts (1 kanaal) 4 Mpts (2 kanalen) | |
| Aantal kanalen | 2 | |
| Verticale resolutie | 8 bits | |
| Horizontale schaal | 2 ns/div - 100 s/div | |
| Verticale gevoeligheid | 2 mV/div - 10V/div | |
| Rise time | 2.4 ns | |
| Decoding en trigger | I2C, SPI, UART/RS232 en CAN | |
| Math operations | +, -, ×, ÷, FFT | |
| Max. voltage | 300 VRMS, CAT II 300V | |
| Functiegenerator | ||
| Frequentie bereik | 25 MHz | |
| Kanalen | 1 | |
| Sample rate | 200 MSa/s | |
| Waveforms | Sine, square, ramp, Exp, noise, DC, ARB | |
| Algemeen | ||
| Display | 7" 800 x 480 | |
| Connectiviteit | USB Host, USB Device | |
| Gewicht | 1.9 kg | |
Accessoires
De Hantek DSO2D15 wordt standaard geleverd inclusief:
- USB kabel
- Netsnoer
- 1 probe
- 2x BNC naar krokodillenklem kabel
Plus en minpunten
- Hoge prijs-kwaliteitsverhouding
- Geen ventilator, dus stil
- 25 MHz AWG
- Decoding en trigger opties
Downloads
| Hantek DSO2000 datasheet |  (761.92 KB) | Download |
| Hantek DSO2000 manual | (1.72 MB) | Download |
Vergelijkbare producten
Nieuwste reviews
Review door Peter H
Geplaatst op 16-03-2026
Review door Frans van Aperloo
Geplaatst op 13-05-2025
Mooie scoop je krijgt waar voor je geld, echter zet hem niet in het Nederlands of juist net wel kan je lachen om de vertaling
Review door Andre
Geplaatst op 27-04-2025
Dit is een van de goedkoopste scopes. Maar wel veeeeel functies. Heb heel lang een hantek 6022 USB gebruikt.
Kon met het 10.7Mhz signaal van de signaal generator en FFT meeting van het MPX signaal een FM tuner afregelen. 67 khz gegenereerd voor de stereo decodering.
FFT vind ik moeilijk in te stellen. Voor een echte
meeting schiet het te kort. Het FFT scherm wordt ook niet in volle breedte benut daarvoor.
Scope is wat noisy, maar je kunt dit verminderen door de aquisitie parameters te veranderen.
Plus: opslaan van settings (stuk of 10 plekken), moeilijke instellingen zijn makkelelijk terug te halen. Veel funties.
Min: bediening, repsonse van knoppen, en nauwkeurigheid. Ik denk voor een beginner te veel functies/instellingen. Terwijl dat het een instapper is. Ik ben een usb scope gewend. Vind bediening op een laptop/computer veel handiger. Software die te downloaden is heb ik niet aan de praat gekregen. Stelt ook niet zoveel voor volgens youtube. Ook jammer.
Kon met het 10.7Mhz signaal van de signaal generator en FFT meeting van het MPX signaal een FM tuner afregelen. 67 khz gegenereerd voor de stereo decodering.
FFT vind ik moeilijk in te stellen. Voor een echte
meeting schiet het te kort. Het FFT scherm wordt ook niet in volle breedte benut daarvoor.
Scope is wat noisy, maar je kunt dit verminderen door de aquisitie parameters te veranderen.
Plus: opslaan van settings (stuk of 10 plekken), moeilijke instellingen zijn makkelelijk terug te halen. Veel funties.
Min: bediening, repsonse van knoppen, en nauwkeurigheid. Ik denk voor een beginner te veel functies/instellingen. Terwijl dat het een instapper is. Ik ben een usb scope gewend. Vind bediening op een laptop/computer veel handiger. Software die te downloaden is heb ik niet aan de praat gekregen. Stelt ook niet zoveel voor volgens youtube. Ook jammer.
Review door Ronald G
Geplaatst op 09-07-2024
Deze Hantek scoop is een prima en veelzijdig apparaat, tegen een zeer goede prijs. Veel mogelijkheden, zelf protocol analyzer.
Doet daadwerkelijk de beloofde 150MHz en zelfs nog meer.
Bediening is prima, als is de response soms wat traag. Lijkt toetsen of draaibewegingen te missen. Maar hier valt prima mee te leven.
Het is soms even zoeken naar functies en de logica is even wennen.
Prima product voor beginnende en niet te veeleisende gebruikers.
Doet daadwerkelijk de beloofde 150MHz en zelfs nog meer.
Bediening is prima, als is de response soms wat traag. Lijkt toetsen of draaibewegingen te missen. Maar hier valt prima mee te leven.
Het is soms even zoeken naar functies en de logica is even wennen.
Prima product voor beginnende en niet te veeleisende gebruikers.
Review door Kurt Van Espen
Geplaatst op 21-01-2024
Schitterend toestel. Heel veel mogelijkheden. Een uart uittesten bijvoobeeld, je selecteert uart als bron in het trigger menu, de scoop decodeert de doogestuurde bytes. Gemakkelijk te bedienen, duidelijke (online) handleiding. Ingebouwde functiegenerator is zeer bruikbaar en heeft uitgebreide instellingen. Enig minpuntje : opslaan csv naar ucb werkt niet : loopt vast, ook na firmware upgrade.
Review door ed schenk
Geplaatst op 07-11-2022
Erg mooie scoop.
handig dat bij dit soort scoops alles in het display te zien is.
freq timing enz.
Er zitten zo veel mogelijkheden op dat ik nog wel een flinke poos bezig heb om alles uit te zoeken.
Ik heb 30 jaar een analoge scoop gehad.
Dan is dit wel even wennen.
Maar ben erg blij mee.
Mooi apparaat met veel mogelijkheden.
Tegen een mooie prijs
handig dat bij dit soort scoops alles in het display te zien is.
freq timing enz.
Er zitten zo veel mogelijkheden op dat ik nog wel een flinke poos bezig heb om alles uit te zoeken.
Ik heb 30 jaar een analoge scoop gehad.
Dan is dit wel even wennen.
Maar ben erg blij mee.
Mooi apparaat met veel mogelijkheden.
Tegen een mooie prijs
