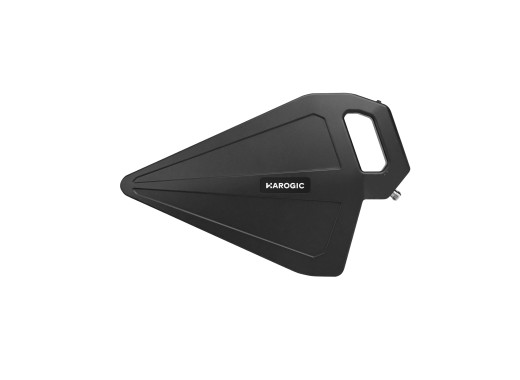

Harogic HDA-100 actieve richtantenne
Details
De Harogic HDA-100 is prijsbewuste een actieve richtantenne en is geschikt voor spectrummonitoring, het opsporen van storingen en het aantonen van signalen in een frequentiebereik van 500 MHz tot 10 GHz. Bovendien combineert deze antenne een richtelement met een schakelbare versterker, zodat zwakke signalen waar nodig met 20 dB kunnen worden versterkt, en de versterker kan worden omzeild wanneer een sterk signaal de ontvanger anders zou overbelasten.
Een geïntegreerd houdings- en koersreferentiesysteem rapporteert azimut, pitch en roll in real-time, zodat de richting van elke meting samen met het signaal wordt geregistreerd. De antenne wordt via USB-C door de host van stroom voorzien, waardoor het geheel licht blijft (680 g) en er geen batterijen nodig zijn. Bij gebruik met een Harogic-spectrumanalysator wordt de antennefactor automatisch geladen in SAStudio4, waar de mapping mode meetpunten weergeeft en deze kleurt op basis van het ontvangen signaalsterkte. De software-interface toont de operationele status van zowel de antenne als de versterker, wat real-time monitoring mogelijk maakt en het gebruiksgemak vergroot. Neem contact met ons op voor advies over de juiste antenne voor uw toepassing.
Modeloverzicht
| Model | HDA-100 | HDA-200 |
|---|---|---|
| Frequentiebereik | 500 MHz - 10 GHz | 500 MHz - 20 GHz |
| Antenneversterking | 5 dBi | 5 dBi (0,5 - 12 GHz) 2,4 dBi (12 – 20 GHz) |
| Versterkingsfactor | 20 dB | 16 dB |
| Ruisgetal | 1,5 dB | 1,9 dB |
| Stralingsbreedte bij half vermogen | 66° bij 6 GHz | 68° bij 6 GHz 35° bij 15 GHz |
| Voor-achterverhouding | >15 dB | >14 dB |
| Kalibratiepunten | 191 | 391 |
| Maximale veldsterkte | 17 V/m bij 6 GHz | 16 V/m bij 6 GHz 52 V/m bij 15 GHz |
| Prijs |
Specificaties
| Polarisatie | Lineair |
| VSWR | <2,0 |
| Aansluiting | N-vrouw, 50 Ω |
| Voeding | USB-C, gevoed door de host |
| Koers en richting | Kanteling, rol en koers |
| Azimutbereik | 0 tot 360° |
| Kantelhoekbereik | ±180° |
| Rolbereik | ±90° |
| Afmetingen | 430 x 270 x 35 mm |
| Gewicht | 680 g |
Downloads
| Harogic HDA series user manual |  (1.37 MB) | Download |
