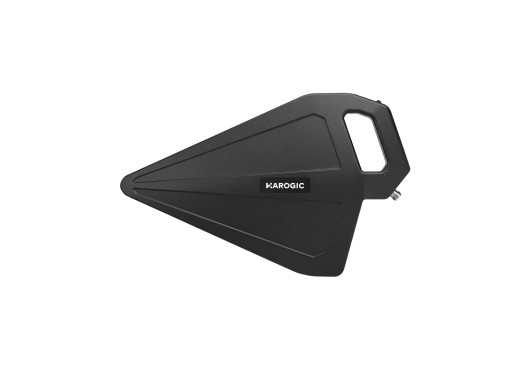

Harogic HDA-200 actieve richtantenne
Details
De Harogic HDA-200 is een kosteneffectieve actieve richtantenne en is geschikt voor spectrummonitoring, het opsporen van storingen en het bepalen van de signaalrichting in het frequentiebereik van 500 MHz tot 20 GHz. Bovendien combineert deze antenne een richtelement met een schakelbare versterker, zodat zwakke signalen waar nodig met 16 dB kunnen worden versterkt, en de versterker kan worden omzeild wanneer een sterk signaal de ontvanger anders zou overbelasten.
Een geïntegreerd houdings- en koersreferentiesysteem rapporteert azimut, pitch en roll in realtime, zodat de richting van elke meting samen met het signaal wordt geregistreerd. De antenne wordt via USB-C door de host van stroom voorzien, waardoor het geheel licht blijft (680 g) en er geen batterijen nodig zijn. Bij gebruik met een Harogic-spectrumanalysator wordt de antennefactor automatisch geladen in SAStudio4, waar de kaartmodus meetpunten weergeeft en deze kleurt op basis van de ontvangen signaalsterkte. De software-interface toont de operationele status van zowel de antenne als de versterker, wat realtime monitoring mogelijk maakt en het gebruiksgemak vergroot. Neem contact met ons op voor advies over de juiste antenne voor uw toepassing.
De informatie op deze pagina is tijdelijk en wordt spoedig bijgewerkt.
Modeloverzicht
| Model | HDA-100 | HDA-200 |
|---|---|---|
| Frequentiebereik | 500 MHz - 10 GHz | 500 MHz - 20 GHz |
| Antenneversterking | 5 dBi | 5 dBi (0,5 - 12 GHz) 2,4 dBi (12 - 20 GHz) |
| Versterkingsfactor | 20 dB | 16 dB |
| Ruisgetal | 1,5 dB | 1,9 dB |
| Stralingsbreedte bij half vermogen | 66° bij 6 GHz | 68° bij 6 GHz 35° bij 15 GHz |
| Voor-achterverhouding | >15 dB | >14 dB |
| Kalibratiepunten | 191 | 391 |
| Maximale veldsterkte | 17 V/m bij 6 GHz | 16 V/m bij 6 GHz 52 V/m bij 15 GHz |
| Prijs |
Specificaties
| Polarisatie | Lineair |
| VSWR | <2,0 |
| Aansluiting | N-vrouw, 50 Ω |
| Voeding | USB-C, gevoed door de host |
| Hoogte, koers en stand | Kanteling, rol en koers |
| Azimutbereik | 0 tot 360° |
| Kantelhoekbereik | ±180° |
| Rolbereik | ±90° |
| Afmetingen | 430 x 270 x 35 mm |
| Gewicht | 680 g |
Plus en minpunten
- Dekt frequenties tot 20 GHz
- Schakelbare versterker, meet zowel zwakke als sterke signalen
- Geïntegreerde navigatiesensor registreert alle vrijheidsgraden
