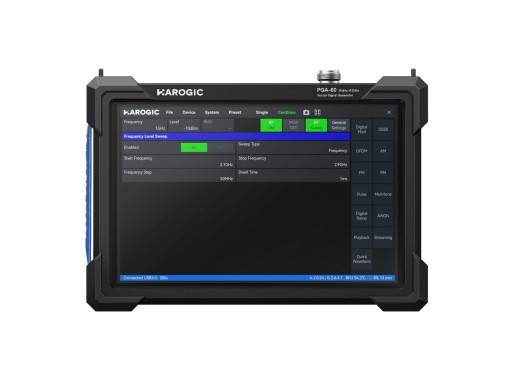

Harogic PGA-60 draagbare vectorsignaalgenerator
Details
De Harogic PGA-60 is een draagbare vectorsignaalgenerator met geïntegreerd scherm voor RF-ontwikkeling, testwerk en veldtoepassingen. Het toestel heeft een bandbreedte van 9kHz tot 6GHz en biedt tot 100MHz RF-bandbreedte. Daarnaast beschikt de PGA-60 over een 16-bit DAC en een FPGA-gebaseerde interpolator, waarmee waveforms nauwkeurig gegenereerd worden. Dat maakt deze vectorsignaalgenerator een aantrekkelijke keuze voor wie goede prestaties zoekt in een draagbaar instrument.
Het toestel ondersteunt continuous-wave-signalen, AM/FM/PM-modulatie, frequentie- en vermogenssweeps, multitoonsignalen, pulsgeneratie en het afspelen van IQ-waveforms. De meegeleverde pc-software SGStudio brengt RF-instellingen, modulatiebediening en statusinformatie samen in één overzichtelijk venster, wat de bediening eenvoudig maakt. Anders dan de USB-gebaseerde SGA-60 werkt de PGA-60 zelfstandig, met een 10,1-inch multitouch-aanraakscherm en een batterijduur van 2,5 uur, waardoor het toestel geschikt is voor veldmetingen en geautomatiseerde testopstellingen. Tot slot ondersteunt de API veel programmeertalen en integreert deze naadloos met platformen als Qt en LabVIEW.
Specificaties
| Bandbreedte | 9 kHz tot 6 GHz |
| RF-bandbreedte | 100 MHz |
| Geheugendiepte | 128 MB (32 M samples) |
| DAC-resolutie | 16 bit |
| Frequentie resolutie | 0,1 Hz |
| Uitgangsamplitudebereik | ≤ -100 dBm minimaal ≥ 14 dBm maximaal |
| Resolutie vermogensinstelling | 0,1 dB |
| Faseruis | -124 dBc/Hz bij 1 GHz, 10 kHz offset |
| Digitale modulatie | AM, FM, PM, APSK, ASK, FSK, QAM, PSK |
| Ingebouwde functies | Enkel, multitoon, frequentiesweep, vermogenssweep, digitale rampsweep, pulsmodulatie, AWGN, IQ-playback, real-time IQ-playback |
| Triggerbron | Externe triggeringang/-uitgang, 3,3 V CMOS |
| Uitgangsimpedantie | 50 Ω |
| Interfaces | USB-C, USB-A, RJ45 LAN, Micro HDMI |
| Besturingssystemen | Zelfstandig, bediening op afstand via Windows en Linux |
| Display | 10,1" IPS-LCD multitouch-aanraakscherm (1280 x 800) |
| Batterijduur | 2,5 uur |
| Afmetingen | 260 x 185 x 46 mm |
| Gewicht | 1,4 kg |
Accessoires
De PGA-60 wordt geleverd met:
- Stroomadapter
- Netsnoer
Downloads
| HAROGIC PGA-Series user manual |  (6.46 MB) | Download |
