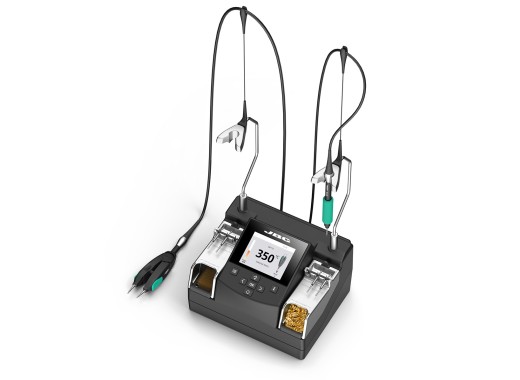

JBC NASE-2C nano soldeer- en desoldeerstation
Details
Het JBC NASE-2C is een high end soldeerstation specifiek bedoeld voor zeer kleine componenten die hoge precisie vereisen. Aan dit soldeerstation kunnen tegelijkertijd twee tools aangesloten en gebruikt worden. De bijbehorende soldeerbout en tweezers zijn ideaal voor kleinschalig werk zoals solderen met 0402, 0201 of 01005 componenten.
Soldeerstation
Het station biedt aan beide verbonden tools een vermogen van 14 Watt, wat ruim voldoende is voor de toepassingen waarvoor de meegeleverde tools bedoeld zijn. De temperatuur is voor beide soldeerbouten apart instelbaar van 90 - 450 ºC en wordt tot ±3ºC nauwkeurig gereguleerd. Het station biedt diverse instellingen die via het menu veranderd kunnen worden. Zo kan bijvoorbeeld de sleep-timer ingesteld worden, maar nog diverse andere variabelen kunnen ingesteld worden om het werk te vereenvoudigen. Daarnaast is het mogelijk het station te bedienen vanaf een computer, en kan het station zowel op het display als op een verbonden computer grafieken laten zien van het vermogen- en de temperatuurverloop.
Voor beide tools beschikt het station over houders en een punt-verwisseling systeem, welke gebruikt kan worden om de punten terwijl ze heet zijn te verwisselen. Op het moment dat de soldeerbouten in hun houders gehangen worden worden deze in een slaapstand geschakeld. Hierbij koelen ze af, wat de levensduur van de punten aanzienlijk verlengt. Bij oppakken schakelen ze vanzelf weer in om binnen enkele seconden weer op temperatuur te zijn. Daarnaast is het mogelijk om het station te verbinden met een 'pedaal' om de tools direct in slaapstand te zetten bij het indrukken.
Het station kan samenwerken met een JBC soldeer robot, en communiceren via RS-232. Dit biedt uitgebreide mogelijkheden tot automatisering van soldeerprocessen.
Soldeerbouten
Het NASE Nano rework station wordt geleverd met twee soldeerbouten, een ervan is de
Verder wordt een
meegeleverd. Deze is ook speciaal bedoeld voor SMD solderen. Het is een slanke soldeerbout met een zachte grip. De punten behorende bij deze soldeerbout zijn allemaal erg klein, tot een diameter van 0.1 mm aan toe. Met deze kleine diameter is het solderen aan SMD zeer eenvoudig. De soldeerbout biedt een kabellengte van 1.2 meter wat voorkomt dat er belemmering plaatsvindt tijdens het werken.Pedaal
Gebruik het meegeleverde voetpedaal om het pincet tijdelijk uit te schakelen tijdens het plaatsen van componenten.Specificaties
Vermogen | 2 x 14 Watt |
Temperatuurbereik | 90 - 450 ºC |
Opwarmtijd | ~ 2 sec |
Punt naar grond weerstand | < 2 Ω |
ESD - veilig |
Ja
|
Automatische stand-by |
Ja
|
Punt naar aarde weerstand | < 2 Ω |
Connectiviteit | USB Device/ Host / Pedaal / RS-232 |
Gewicht | 2.25 kg |
Accessoires
Het JBC NASE-2C rework station wordt geleverd met de volgende accessoires:
- 3x Ronde punt : ∅ 0.1 mm (C115101), 0.3 mm (C115103) en 0.8 mm (C115107)
- 2x Gebogen punt: ∅ 0.3 mm (C115105)
- 2x Beitelvormige punt: 1.0 bij 0.3 mm (C115113)
- 1x Mesvormige punt: 2.5 bij 0.3 mm (C115112)
- P-405 pedaal
- Netsnoer
- Inbussleutel
- Gereedschapshouder
- Metalen borstel
- Metaalwol
Plus en minpunten
- Onmisbaar voor telefoonreparatie
- Zeer nauwkeurige afwerking
- Alleen voor zeer fijn werk, dus zet er een CD station naast
Video's
Downloads
JBC NASE-2C manual |
(3.18 MB) | Download |
JBC soldering brochure |
(2.38 MB) | Download |
Vergelijkbare producten
Nieuwste reviews
wat een uitgebreid assortiment hebben ze zeg! De JBC NASE trok mijn aandacht vanwege de combinatie van een soldeerbout(je) en een hot tweezer. Met name dat laatste is een genot als het gaat om het eenvoudig desolderen en solderen van kleine SMD condensatoren en weerstanden op smartphone printjes. Het opwarmen gaat werkelijk razendsnel en de boutjes zijn dus beide binnen een aantal seconden op hun werktemperatuur van 350C. Waar ik wel even aan moest wennen is de afmetingen van het station, het is namelijk een zeer kleine footprint en je moet ook echt een microscoop hebben om hierrmee uit de voeten te kunnen. Al met al ben ik zeer tevreden over de JBC NASE, het kost wel een paar centen, maar dan heb je ook wat!
