De kwaliteit van lithiumbatterijen is enorm verbeterd en de prijzen zijn gedaald, waardoor deze batterijen tegenwoordig overal te vinden zijn. Maar lithium-ion en soortgelijke batterijen hebben geen oneindige levensduur. Hoe bepaal je hoeveel leven er nog in een batterij zit?
Eleshop verkoopt verschillende batterijtesters. Deze kunnen de kwaliteit van een batterij binnen enkele seconden testen. De interne weerstand van de batterij wordt gemeten met een gestandaardiseerde methode. Een hoge weerstand geeft aan dat de batterij aan het einde van zijn levensduur is.
Het voordeel van het meten van de AC-weerstand van een batterij is dat het zeer snel gaat. Het alternatief is het opladen en ontladen van de batterij, wat juist uren kan duren in plaats van seconden.
Het nadeel van weerstandsmeting is dat het niet nauwkeurig de resterende capaciteit van de batterij weergeeft. Het meetresultaat laat alleen zien dat de batterij nog goed genoeg is.
Een voorbeeld van gebruik is een jaarlijkse controle van 18650 Li-ion-cellen die in industriële apparatuur worden gebruikt. Wanneer deze cellen falen, valt het industriële proces stil. Een regelmatige controle kan dit voorkomen, omdat de cellen direct vervangen kunnen worden zodra ze beginnen te verslechteren.
Een typische weerstand voor goede, krachtige 18650-cellen is 12 mΩ. De batterijtester kan dit binnen een seconde meten. Wanneer er een veel hogere weerstand wordt gemeten, bijvoorbeeld 50 mΩ, wordt de cel als te versleten beschouwd om opnieuw te worden gebruikt, en moet deze dus worden vervangen.
De noodzaak van 4-draadsmeting
Zoals het voorbeeld laat zien, is de typische weerstand van een goede cel laag. Contactweerstand of geleidingsweerstand is in de meeste meetopstellingen gemakkelijk meer dan 100 mΩ.
Gelukkig is er een meetmethode die contact- en geleidingsweerstand elimineert uit het meetresultaat. Deze meetmethode wordt een Kelvin-meting of een 4-draadsmeting genoemd.
Alle weerstandtesters maken gebruik van 4-draadsmeting, maar daarvoor heb je ook speciale probes of klemmen nodig. Bij de meeste testers wordt een set klemmen meegeleverd, toch passen die niet altijd op alle batterijen.
Je kunt 4-draads probes gebruiken zoals deze, maar het meetresultaat hangt af van het correcte gebruik door de operator.
Wij raden aan om een 4-draads batterijhouder te gebruiken voor herhaaldelijk gebruik. Metingen met zo'n houder zijn uiterst consistent.
Aangepaste 4-draads houder

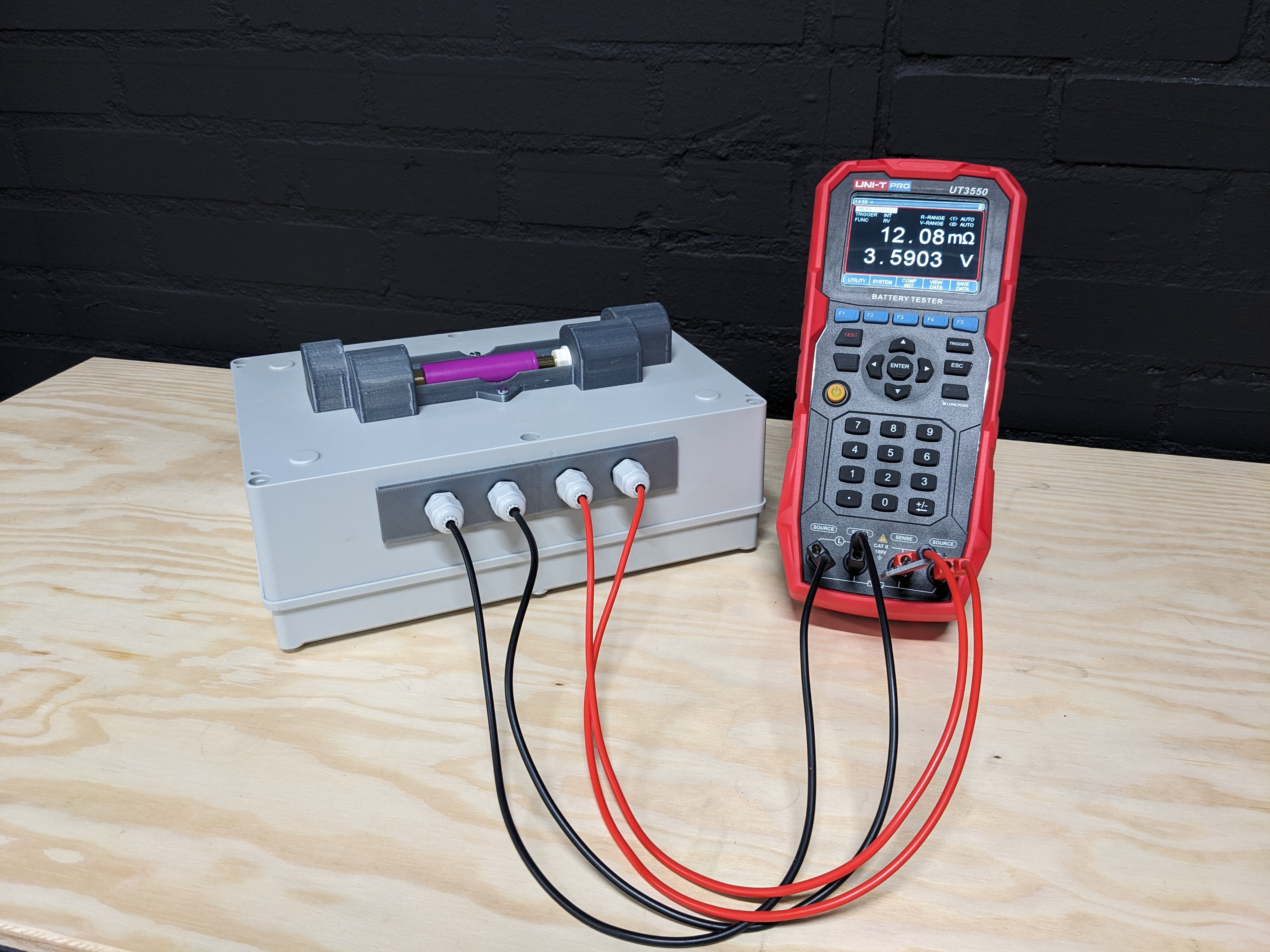

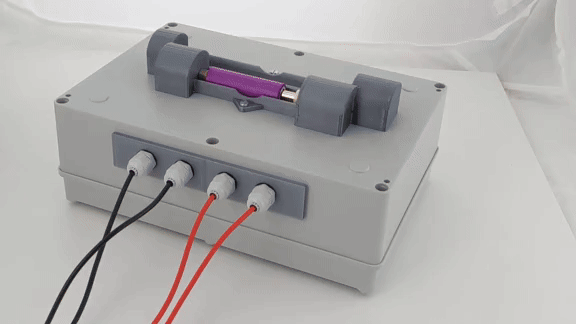

Een klant van ons test regelmatig dubbele 18650-cellen. Speciaal voor deze klant hebben we een 4-draads batterijhouder ontwikkeld die zowel de dubbele 18650 in één slot kan testen als een 18650/21700 cel in het andere slot. Hieronder laten we enkele foto's zien van deze houder in gebruik.
Als je een aangepaste houder nodig hebt voor je 4-draads weerstandmetingen, neem dan contact met ons op. We bieden deze service aan vanaf €800.
