DIY kit - LED klok

Welkom op de pagina van onze DIY kit waarmee u zelf een leuke LED klok in elkaar kunt solderen. Op deze pagina proberen u meer informatie te geven over deze klok. We vermelden uit welke onderdelen deze kit bestaat en leggen u stap voor stap uit hoe u de kit in elkaar zet.

Inhoudsopgave

1. Benodigdheden
2. Lijst met componenten
3. Stappenplan montage
4. Bediening van de klok
5. Schakelschema

1. Benodigdheden

• Soldeerstation, bijvoorbeeld Atten AT937
• Soldeertin, bijvoorbeeld loodvrij 1mm
• Kniptang, bijvoorbeeld VT281
• Tinzuiger, als je een foutje moet herstellen
• PH0 schroevendraaier, voor de behuizing

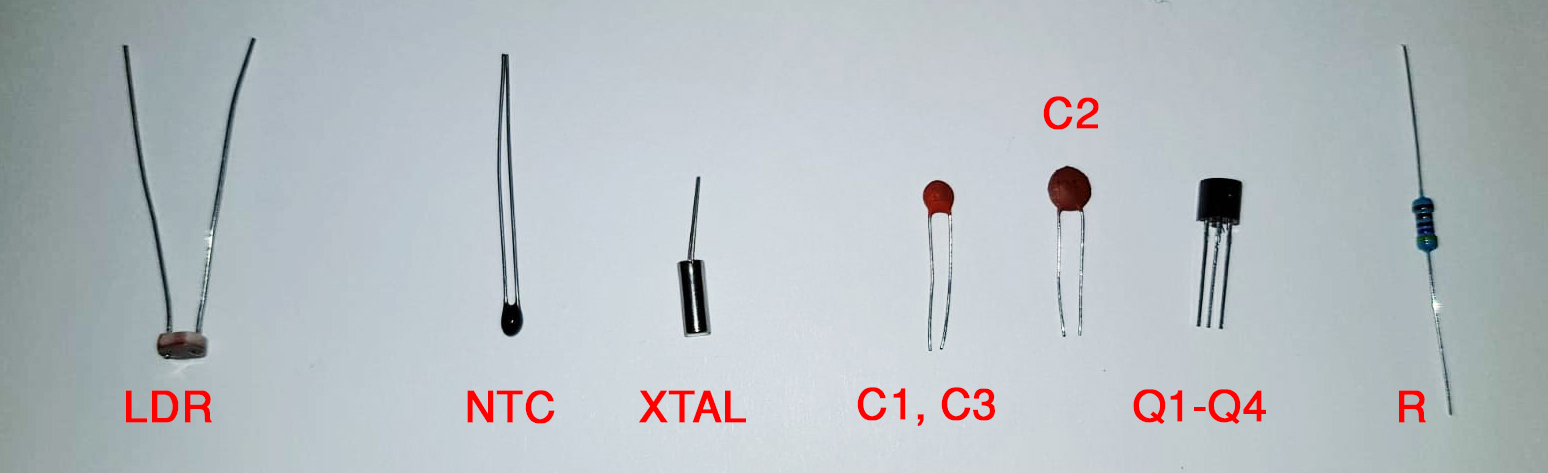

2. Lijst met componenten

3. Stappenplan montage

3.1 Overzicht weerstanden

De weerstanden hebben verschillende waardes. Je ziet dit aan de kleurringen. Vergelijk de kleurringen goed om de weerstanden op de juiste plaats te monteren.

#	Weerstand	Kleurcodering	Aantal
1	Weerstand 10 KΩ	Bruin zwart zwart rood bruin	3, waarvan 1 reserve
2	Weerstand 510 Ω	Groen bruin zwart zwart bruin	9, waarvan 1 reserve
3	Weerstand 4,7 KΩ	Geel paars zwart bruin bruin	8, waarvan 1 reserve

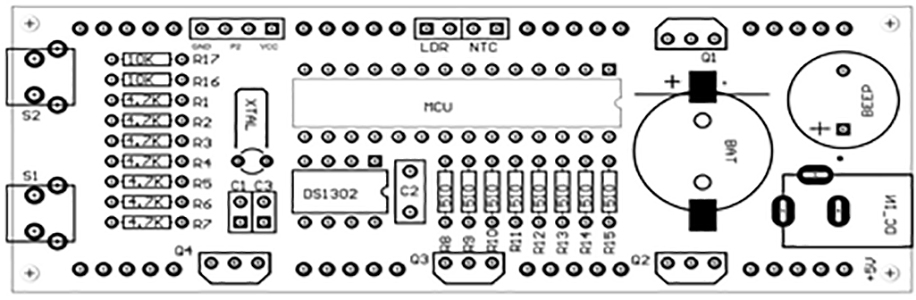

3.2 Positie componenten

Alle componenten dienen aan de bovenkant geplaatst te worden, behalve de LED elementen.

3.3 Plaatsing componenten

Plaats de lager gelegen componenten eerst. Bijv. eerst de weerstanden en andere kleine componenten, en later de IC voetjes.

Zodra je een component geplaatst hebt kun je het vastsolderen. Dit doe je met een soldeerstation met geschikte fijne punt en soldeertin van 0.6 of 1 mm. Ons instapmodel, de Atten AT937, is bijvoorbeeld een geschikt station om deze kit in elkaar te solderen.

Zodra de componenten gesoldeerd zijn kun je de pootjes afknippen vlak na de soldeerverbinding.

Als je klaar bent met het solderen van alle componenten, plaats dan pas de IC's in de voetjes.

Om de IC's in de voetjes te krijgen, moeten de pootjes eerst recht (90 graden) gebogen worden. Ze staan standaard iets naar buiten. Doe dit voorzichtig zodat de pootjes niet omklappen en allemaal netjes op een rijtje komen.

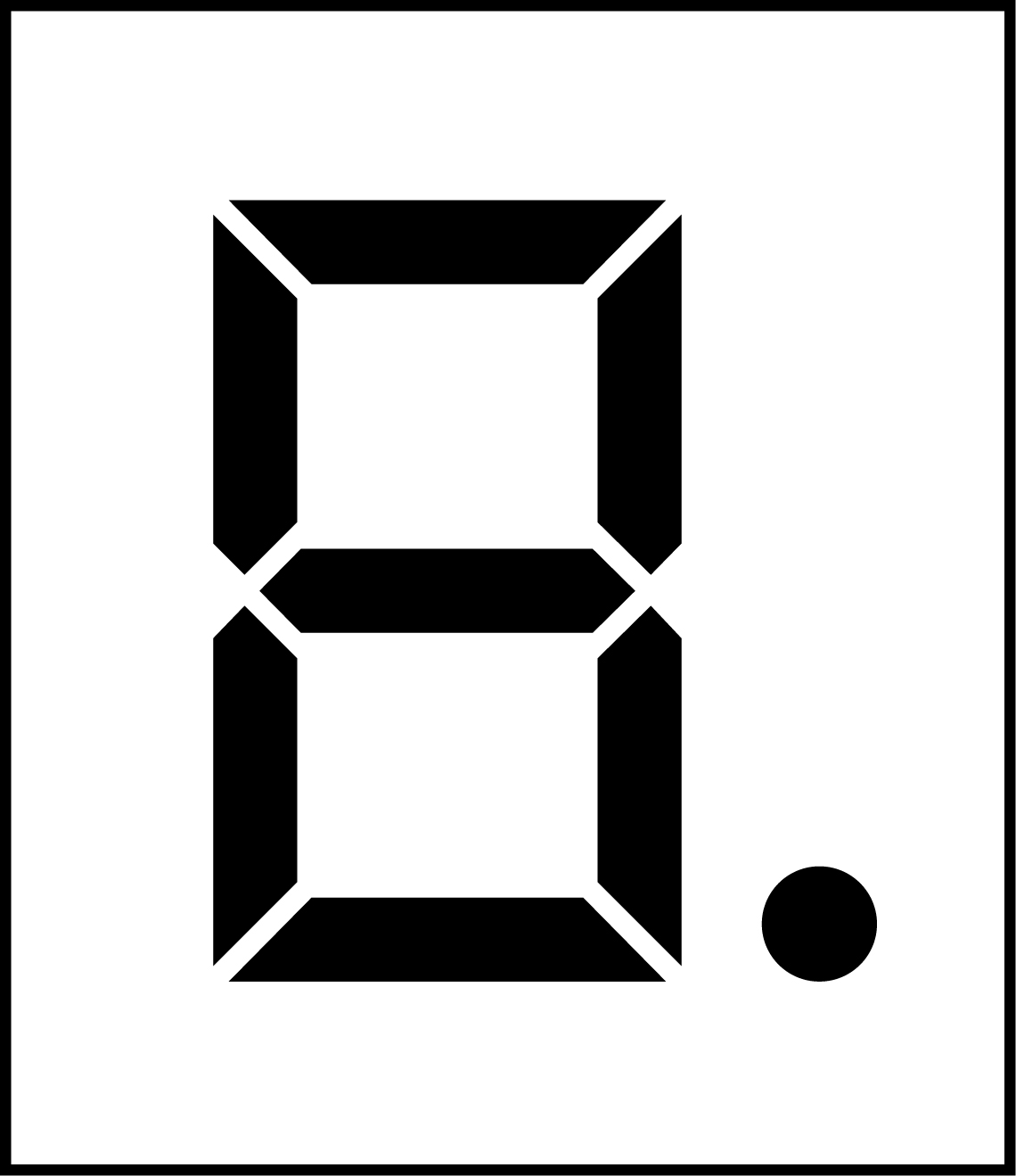

3.4 Plaatsing LED elementen

Verwijder eerst de plakfolie van de elementen. Deze plaatst u vervolgens aan de andere zijde. Zorg dat u het derde LED element ondersteboven plaatst. Zie tekening hieronder.

3.5 Gepolariseerde folie

U kunt de meegeleverde gepolariseerde folie op het LED scherm plakken zodat bij gebruik van de klok de led segmenten beter zichtbaar zijn.

3.6 Monteren van de case

Zorg dat u de beschermlaag van het plexiglas verwijdert en gebruik meegeleverde schroefjes om de case in elkaar te schroeven. De plakfolie is bruin van kleur en moet er dus aan beide zijdes af. De plaatjes worden met elkaar verbonden door het moertje in de opening te schuiven en de plaatjes die haaks verbonden zijn met een schroefje vast te zetten.

4. Bediening van de klok

De klok heeft diverse mogelijkheden. Het in elkaar zetten was ongetwijfeld een leuke uitdaging, maar daar blijft het niet bij. Het puzzelen begint nu pas echt. Kunt u alle functies ontdekken van de klok? We helpen u alvast een beetje op weg, u gebruikt de knopjes aan de zijkant om de verlichting te dimmen en het menu te openen, ook kunt u beide knoppen tegelijk indrukken. U kunt elkaar helpen door onder dit artikel uw bevindingen te delen met de andere puzzelaars!

5. Schakelschema
