LiteVNA 67 vector-netwerkanalysator
Details

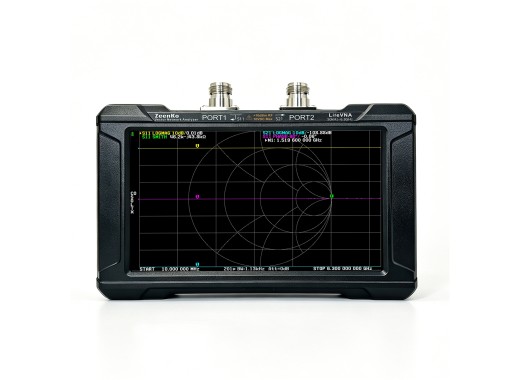

De LiteVNA 67 is een draagbare vector network analyser en is geschikt voor alle gangbare metingen aan RF-componenten, antennes en filters. Deze analyser meet S11-reflectie en S21-transmissie over een ultrabreed bereik van 50kHz tot 6,3GHz en leidt uit dezelfde sweep ook time domain reflectometry en distance to fault af. Een ingebouwde bronverzwakker houdt het uitgangssignaal op een gecontroleerd niveau, waardoor dit apparaat goed geschikt is voor het karakteriseren van actieve componenten zoals versterkers en mixers. Elk resultaat is direct af te lezen op het 7inch capacitieve touchscreen, als Smith chart, log-magnitude, SWR of fase, en dankzij de geïntegreerde 7800mAh accu blijft de LiteVNA 67 ook tijdens lange sessies buiten het lab werken.
Naast de bediening op het scherm is de LiteVNA 67 via USB-C te verbinden met een pc of een Android-telefoon, waar compatibele NanoVNA-software elke sweep vastlegt en verder verwerkt. De N-type poorten nemen de meegeleverde kalibratiestandaarden direct op, en met extra N-type testkabels en standaarden is deze analyser uit te breiden naar andere connectortypes. Neem contact op voor advies over de juiste kalibratiestandaarden en bekabeling voor een specifieke meetopstelling.
Modeloverzicht
| Model | LiteVNA 62 | LiteVNA 64 | LiteVNA 67 |
|---|---|---|---|
| Display | 2,8 inch resistief | 3,95 inch resistief | 7 inch capacitief |
| Batterij | 1300 mAh | 2000 mAh | 7800 mAh |
| Connectoren | SMA | SMA | N-type |
| Dynamisch bereik | >70 dB (50 kHz tot 3 GHz) >50 dB (3 tot 6,3 GHz) |
>90 dB (50 kHz tot 3 GHz) >70 dB (3 tot 6,3 GHz) |
>100 dB (50 kHz tot 3 GHz) >80 dB (3 tot 6,3 GHz) |
| Bronverzwakker | Nee |
Nee |
Ja |
| Prijs |
Specificaties
| Bandbreedte | 50 kHz - 6,3 GHz |
| Poorten | 2 |
| Frequentiestabiliteit | 0,5 ppm |
| S11 (return loss) | >50 dB (50 kHz tot 3 GHz), >40 dB (3 tot 6,3 GHz) |
| Max. ingangsvermogen | +10 dBm (RF), max. 10 VDC |
| Sweep-punten | 10-1001 (apparaat), 1-1024 (USB) |
| Interfaces | USB-C |
Accessoires
De LiteVNA 67 wordt geleverd met de volgende accessoires:
- 1x N-type OPEN-kalibratiestandaard
- 1x N-type SHORT-kalibratiestandaard
- 1x N-type LOAD-kalibratiestandaard
- 1x N-type female-female adapter
- 1x Draagbare opbergkoffer
- 1x RF-testkabel
- 1x USB-C-kabel
Plus en minpunten
- 7inch capacitief touchscreen
- N-type connectoren
- Ingebouwde bronverzwakker
- Complete set met kalibratieset en opbergkoffer
- Meet alleen S11 en S21
- N-type poorten vereisen een adapter voor SMA-apparaten
Downloads
| LiteVNA user manual |  (1.08 MB) | Download |
