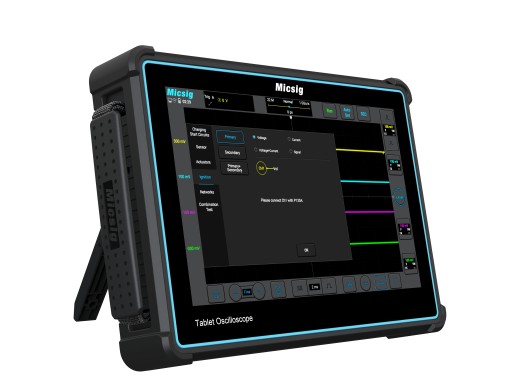

Micsig ATO2002 automotive-oscilloscoop
Details
De Micsig ATO2002 is een oscilloscoop van Micsig speciaal gemaakt voor de auto-industrie. Dit model wordt geleverd met 2 kanalen en meerdere interfaces zoals WIFI, USB en HDMI. Bovendien heeft de oscilloscoop een sample rate van 1Gsa/s, een geheugendiepte van 110Mpts en een bandbreedte van 200MHz. Een voordeel van deze oscilloscoop is het gebruiksgemak op de werkplek; deze is handheld en kan worden bediend via een 10,1" touchscreen display. Inbegrepen automotive-tests zijn: Laad-/startcircuits, actuatoren, ontsteking en meer. Met het interne geheugen van 32 GB kun je waveforms en screenshots lokaal opslaan. Het is ook mogelijk om de waveforms op je telefoon te laten zien of op een ander scherm wanneer deze is aangesloten met een HDMI-kabel.
Modeloverzicht
De ATO-serie oscilloscopen verschillen in bandbreedte, sample rate en geheugendiepte
| Model | ATO1004 | ATO2002 | ATO2004 | ATO3004 |
|---|---|---|---|---|
| Bandbreedte | 100 MHz | 200 MHz | 200 MHz | 300 MHz |
| Sample rate | 1 GSa/s (één kanaal) | 1 GSa/s (één kanaal) | 2 GSa/s (één kanaal) | 2 GSa/s (één kanaal) |
| Geheugendiepte | 110 Mpts (één kanaal) | 110 Mpts (één kanaal) | 220 Mpts (één kanaal) | 220 Mpts (één kanaal) |
| Capture rate | 78.000 wfm/s | 78.000 wfm/s | 300.000 wfm/s | 300.000 wfm/s |
| Prijs |
Specificaties
| Kanalen | 2 |
| Rise time | ≤1,75 ns |
| Verticale schaal | 1 mV/div - 10 V/div |
| Horizontale schaal | 2 ns/div - 1 ks/div |
| Resolutie | 8 bits |
| Type decodering | UART, CAN, CAN FD, LIN, SPI, IIC |
| Interfaces | Wi-Fi, USB 3.0/2.0, USB-C, HDMI |
| Intern geheugen | 32 GB |
| Scherm | 10,1" TFT-LCD, 1280*800 pixels |
| Batterij | 7500 mAh (ca. 2 uur) |
| Eleshop geluidsproductie rating | ★ ★ |
| Gewicht | 1,9 kg (met batterij) |
| Afmetingen | 265*192*50 mm |
Accessoires
De Micsig ATO2002 wordt standaard geleverd met:
- 2x Passieve BNC-probes (P300)
- 2x krokodillenklemmen
- 2x BNC naar banaan kabel (MS-A-001)
- 2x flexibele naald (MS-A-009)
- 8" screen protector (MS-MASK)
Plus en minpunten
- Automotive functies
- Kan verbinding maken met je telefoon
- Alleen aanraakscherm
