Deze micsig MHO14-100N scope is een perfect instap model voor het werken op locatie. Op de bench voldoet hij ook zeker, al is de concurrentie daar met bijvoorbeeld Siglent wellicht wat te groot.
Het verschil met de goedkopere handheld scopemeters van bijv Owon (SDS serie) of Fnirsi, is enorm. Met de MHO1 heb je het idee een fatsoenlijke solide scope in handen te hebben, die gebruikersvriendelijk is en een hoop geavanceerde meetfuncties heeft. Vooral op die laatste 2 punten schieten de goedkopere scopemeters vaak tekort.
Pro's:
- 12bit HD weergave op het scherm is beduidend scherper dan dat van de Siglent (1000X-E en ook 1000X-HD) mede dankzij het hogere resolutie scherm.
- Zeer goede intensity grading, ook in color graded mode, veel beter dan Siglent in de 1000X series
- In segmented mode tot 166K waves/sec waveform update rate
- Decodering van CAN, uart, spi, i2c, etc, standaard inbegrepen
- Touch screen functionaliteit is goed geimplementeerd en is prettig in gebruik
- Bouwconstructie voelt zeer solide aan
- Knoppen en rotaries voelen zeer degelijk aan
- Touch en UI werkt snappy en zonder merkbare vertragingen
Con's:
- Beeldscherm heeft een erg blauwe kleurtemperatuur, misschien kunnen ze dit in software nog compenseren?
- Accu specificaties worden niet gehaald, de mijne red net 2:15uur op een volle accu
- Waveform update rate in standaard mode is bijzonder traag, feitelijk krijg je 1 wave per beeldscherm refresh. Daardoor mis je ook intensity grading op de kortere tijdschalen met hoogfrequente signalen. Als alternatief kun je segmented mode continu laten lopen (ca 10K waves/sec), maar dan lever je weer in op de refreshrate op het scherm.
- FFT functionaliteit erg beperkt (siglent HD modellen doen dit beduidend beter)
- Meer geavanceerde functies ontbreken, denk aan meting histogram en trend plot, bode plot, mask test, event search, etc.
- De layout van de user interface voelt wat chaotisch en onprofessioneel aan
- Standaard geen draagtas of case meegeleverd

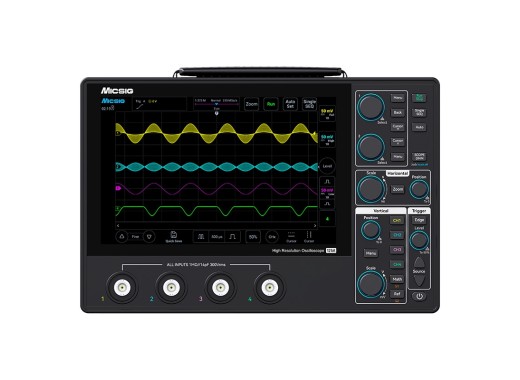

Micsig MHO14-100N tablet oscilloscoop
Details
De Micsig MHO14-100N is een competitief geprijsde 12-bit tablet oscilloscoop in de MHO1 serie. De tablet oscilloscoop beschikt over 4 analoge kanalen met een bandbreedte van 100MHz, en een geheugen van 110Mpts. De standaard gesegmenteerde opslag splitst opslagruimte in kleine segmenten, wat het mogelijk maakt om meerdere trigger events op te slaan in één geheugenpunt. Verder beschikt het apparaat over een grote 16000mAh batterij, meer dan dubbel het formaat batterij als in oscilloscopen in deze prijsklasse. Tot slot komt de oscilloscoop met een 8" TFT LCD touchscreen, met een gebruiksvriendelijk gebruikersinterface.
Modeloverzicht
| Model | MHO14-100N | MHO14-100 | MHO14-200N | MHO14-200 |
|---|---|---|---|---|
| Bandbreedte | 100 MHz | 100 MHz | 200 MHz | 200 MHz |
| Rise time | ≤ 3,5 ns | ≤ 3,5 ns | ≤ 1,75 ns | ≤ 1,75 ns |
| Geïntegreerde multimeter | Nee |
Ja |
Nee |
Ja |
| Prijs |
Specificaties
| Kanalen | 4 |
| Geheugendiepte | 110 Mpts (gedeeld door aantal actieve kanalen) |
| Sample rate | 1 GS/s (gedeeld door aantal actieve kanalen) |
| Waveform capture rate | 50.000 wfm/s |
| Verticale resolutie | 12 bits |
| Interfaces | USB Host, USB-C, LAN, HDMI |
| Decodering | UART CAN CANFD LIN SPI I2C |
| Batterij | 3.7 V 16000 mAh lithium-ion batterij |
| Display | 8" TFT LCD (1280x800) |
| Multifunctionele meter display | 4½ digits |
| Afmetingen | 265 x 174 x 31 mm |
| Gewicht | 1.73 kg |
Accessoires
De MHO14-100N wordt standaard geleverd met:
- 4x Passieve probe
- Voedingsadapter
- Netsnoer
Plus en minpunten
- 16000 mAh batterij
- Zonder multimeter
Downloads
| Micsig MHO14 user manual |  (17.82 MB) | Download |
| MHO14-N series datasheet | (3.45 MB) | Download |
Vergelijkbare producten
Nieuwste reviews
Review door Roel
Geplaatst op 05-10-2025
