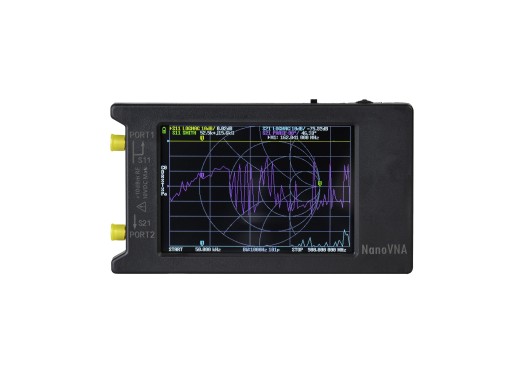

NanoVNA-H4 vector network analyser
Details
De NanoVNA-H4 is een draagbare 10 kHz - 1,5 GHz vector netwerk analyser ontworpen om reflectie- en transmissiecoëfficiënten van apparatuur te meten zonder de noodzaak van een grote analyser.
De analyser heeft een 3.95" touch-screen dat de metingen in 101 punten kan weergeven. Verder heeft de NanoVNA-H een ingebouwde 1950 mAh batterij en kan worden aangesloten op een android telefoon of PC via USB(-C).
Zowel een WebApp voor google chrome als een Android app zijn beschikbaar om de analyser te bedienen en de metingen weer te geven.
Er zijn veel verschillende versies in omloop, wij verkopen de originele NanoVNA-H4 van Hugen. De ontwerper van deze
NanoVNA-H4 heeft een uitgebreide Wiki pagina gemaakt met alle handleidingstappen en meer informatie. U kunt deze pagina hier vinden.
De NanoVNA-H met 2.8" touch-screen vindt u hier.
Specificaties
Bandbreedte | 10 kHz - 1,5 GHz |
Meetbereik | 70dB (50kHz-300MHz) 60dB (300MHz-900MHz) 40dB (0,9GHz-1,5GHz) |
Poort SWR | < 1.1 |
Frequentie tolerantie | < 2,5 ppm |
Frequentie stabiliteit | < 0,5 ppm |
Aantal scanpunten | 101 |
Batterij | Ingebouwde 1950 mAh batterij |
Interface | USB type-c |
Weergave | 3.95" TFT LCD-aanraakscherm (320x240) |
Afmetingen | 75 x 133 x 18 mm |
Accessoires
De NanoVNA-H4 wordt standaard geleverd met:
- USB type-c kabel
- 2x 15 cm SMA male-male TG316 RF-kabel
- SMA MALE kalibratieset OPEN
- SMA MALE kalibratie kit SHORT
- SMA MALE kalibratie kit LOAD
- SMA FEMALE-FEMALE stekker
- Type-C naar Type-C kabel
Plus en minpunten
- Bruikbare en goedkope draagbare vector netwerk analyser
- Kan worden bediend vanaf een PC/telefoon (android)
- 4" touch-screen
- Relatief kleine frequentiebandbreedte
Downloads
NanoVNA user guide |
(695.6 KB) | Download |
Nieuwste reviews
Lees alle reviews (10)
Klein maar fijn.
Keuze voor deze is omdat deze mooi groot display heeft, tenopzichte van de voorganger.
Heb hier meer meetapparatuur staan met gelijke functies als de Nano en voor
zover ik kan beoordelen geeft de Nano correcte metingen weer.
Mits je hem telkens weer kalibreert.
Mooie meetapparaat voor weinig geld.
Deze heb ik aangeschaft om te worden omgeprogrammeerd naar een Tiny PFA
Phase Frequency Analyzer.
Alles hierover is hier te vinden.
https://www.tinydevices.org/
Dit is inmiddels gebeurd en werkt ontzettend goed.
Groetjes Ruud
Je kan er ook filters mee doormeten. Er staan heel veel filmjes op youtube hoe je hem moet instellen.
Het met de knoppen bedienen van de H4 is erg makkelijk door de 'jog-shuttle' die erop zit. Dit is wat makkelijker dan de knopjes van bijvoorbeeld de SAA2 (ook een populair ding).
Als een frequentiebereik tot 1.5 GHz genoeg is, heb je aan de H4 een fijne nanoVNA.
