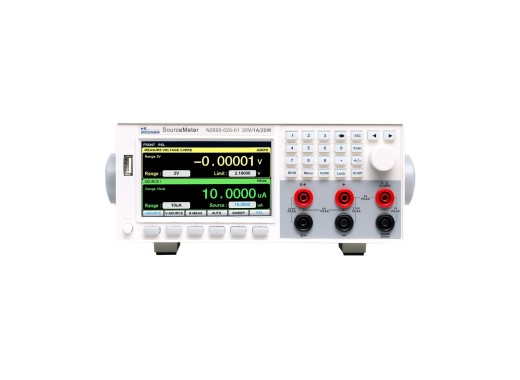

NGI N2600-020-01 source measure unit
Details
De NGI N2600-020-01 is een een 4-kwadrant source measure unit (SMU) die tot 20W kan verwerken. Het apparaat meet spanningen tot 20V en stromen tot 1A. Dankzij de 4-kwadrant-architectuur kan de N2600-020-01 zowel positieve als negatieve spanningen en stromen leveren of opnemen, waardoor de unit als bron of als sink kan werken in beide polariteiten. De NGI ondersteunt 2-, 4- en 6-draad weerstandsmetingen, en spanning- en stroommetingen. De N2600-020-01 heeft een sample rate tot 100.000 samples per seconde en een snelle transiënte responstijd van <30µs, zodat snelle variaties in spanning of stroom nauwkeurig kunnen worden geregistreerd. De SMU beschikt daarnaast over instelbare spanning-, stroom-, vermogens- en temperatuurbeveiliging (OVP, OCP, OPP, OTP) Met een displayresolutie van 6,5 digits levert de SMU hoge nauwkeurigheid en precieze output resoluties tot 1µV/10pA. Verder heeft de SMU een 4.3" LCD-scherm en kan op afstand worden bediend via LAN- of RS232-verbindingen.
Modeloverzicht
| Model | N2600-020-01 | N2600-200-01 | N2610-100-03 | N2600-1000-01 |
|---|---|---|---|---|
| Max. spanning | 20 V | 200 V | 100 V | 1000 V |
| Max. stroom | 1 A | 1 A | 3 A | 1 A |
| Vermogen | 20 W | 20 W | 100 W | 20 W |
| Spanningsnauwkeurigheid | 0.02% + 100 μV - 0.02% + 2 mV | 0.02% + 100 μV - 0.02% + 20 mV | 0.02% + 600 μV - 0.02% + 12 mV | 0.02% + 600 μV - 0.02% + 100 mV |
| Stroomnauwkeurigheid | 0.02% + 600 pA - 0.05% + 500 μA | 0.02% + 600 pA - 0.05% + 500 μA | 0.033% + 2 nA - 0.089% + 5.9 mA | 0.035% + 600 pA - 0.2% + 600 μA |
| Ondersteunt pulsmode | Nee | Nee | Ja | Nee |
| Prijs |
Specificaties
| Spanningsresolutie | 1 µV - 100 µV |
| Stroomresolutie | 10 pA - 10 µA |
| Beveiliging | OPP, OCP, OVP, OTP |
| Interfaces | LAN, RS232 |
| Display | 4.3" LCD |
| Afmetingen | 214 x 425 x 88 mm |
| Gewicht | 3 kg |
Accessoires
De N2600-020-01 wordt geleverd met:
- Netsnoer
Plus en minpunten
- Hoge nauwkeurigheid
