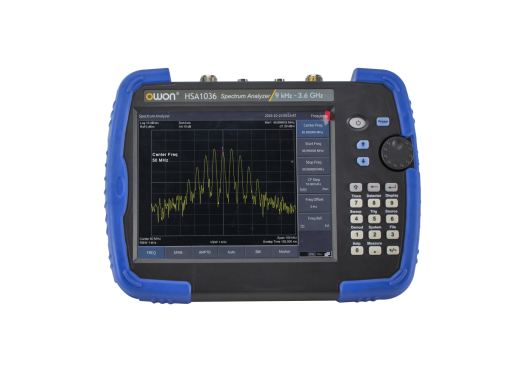

Owon HSA1036-TG spectrum analyser
Details
De Owon HSA1036-TG spectrum analyser heeft een frequentiebereik van 9 kHz tot 3.6 GHz en een frequentie resolutie van 1Hz waardoor er erg accurate metingen gedaan kunnen worden. Verder kan de spectrum analyser excellent kleine signalen meten door de -160dBm DANL. De Owon HSA1036-TG heeft een groot scherm met touchscreen design en een wijde hoek voor grotere visie en een gemakkelijkere werking. Daarbij heeft de spectrum analyser een build-in licht sensor die het achtergrond licht aanpast met betrekking tot het licht van de omgeving. De analyser heeft ook een pass/fail functie die snel detecteert of de test resultaten voldoen aan eerder opgestelde criteria. De Owon HSA1036-TG is een handheld spectrum analyser en daardoor erg gemakkelijk in gebruik. Verder heeft het een EMI pre-compliance test functie en Tracking Generator.
EMI functie en tracking generator
De HSA1036-TG heeft een 3.6 GHz tracking generator en biedt de EMI pre-compliance test functie. DE 6dB EMI filter en piekdetector zorgen ervoor dat de spectrum analyser geschikt is voor nauwkeurigere EMI-pre test en diagnoses. Totale testen en productie rapport kan worden gedaan door gebruik van de ondersteunende software. Door de implementatie van deze functies, is het mogelijk om te testen of het apparatuur voldoet aan de eisen van de EMI regulaties.
Modellen
Model | HSA1016-TG | HSA1036-TG |
---|---|---|
Frequentie bereik | 9 kHz - 1.6 GHz | 9 kHz - 3.6 GHz |
Tracking generator | 100 kHz – 1.6 GHZ | 100 kHz – 3.6 GHz (tracking generator) 35 MHz – 3.6 GHz (signal generator) |
Prijs |
Specificaties
Frequentie resolutie | 1Hz |
Phase noise | <-80 dBc/Hz |
DANL | -160 dBm |
RBW | 10 Hz - 500 kHz |
VBW | 10 Hz – 3 MHz |
Connectiviteit | USB host, USB device, LAN, AUX |
Scherm | 8 inch LCD (1024 x 768) Touchscreen |
Gewicht | 2.5 kg |
Afmetingen | 265 x 190 x 58 mm |
Accesoires
De Owon HSA1016-TG wordt geleverd inclusief:
- Spectrum analyser
- Metalen koffer
- Netsnoer
- Adapter
- USB kabel
Plus en minpunten
- Touchscreen
- Breed zicht door wijde hoek
- Goede frequentie resolutie
- Handheld
Downloads
Owon HSA1016-1036 datasheet |
(1.08 MB) | Download |
