299 Incl. 21% BTW: € 299,00 Excl. BTW: € 247,11
Voorraadinfo laden
  •
  • Gratis afhalen in Eindhoven
  • Afhalen bij meer dan 1.000 punten
Artikelnummer: ELE000501

Details

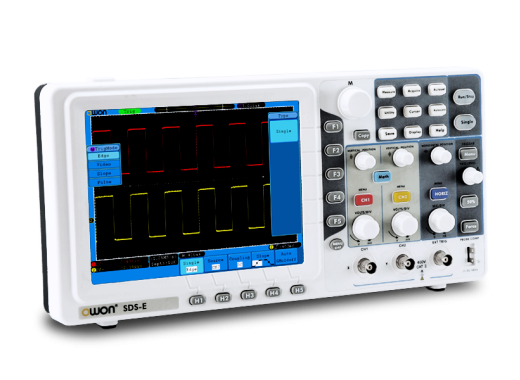

De Owon SDS5032E is de 30MHz versie in de SDS-E instapserie oscilloscopen. Deze snelle 2-kanaals oscilloscopen zijn uitgerust met een 8" TFT kleurenscherm met een resolutie van 800x600 pixels. Er is een USB-aansluiting aan de achterzijde voor het exporteren van meetresultaten naar de pc, en een USB-aansluiting aan de voorzijde voor het exporteren naar een USB-geheugenstick. Meetresultaten kunnen als screenshot of als binary data worden geëxporteerd. Ook is een LAN-aansluiting aanwezig. De verticale resolutie is bij alle SDS-E modellen 8 bit. Wij leveren alle modellen incl. VGA-aansluiting.

Ten opzichte van de standaard SDS serie missen deze oscilloscopen de mogelijkheid tot het aansluiten van een accu. Ook is de geheugendiepte van de E-serie wat kleiner.

Modeloverzicht

De verschillen tussen de modellen in de SDS-E serie zitten voornamelijk in de bandbreedte, de sampling rate en de geheugendiepte. In onderstaande tabel staat een overzicht van deze specificaties per model.

Model Bandbreedte Sampling rate Geheugen (per kanaal) Prijs (incl. BTW)
SDS5032E 30 MHz 500 MS/s 10 KB 299 Incl. BTW: € 299,00 Excl. BTW: € 247,11
SDS6062E 60 MHz 500 MS/s 1 MB 329 Incl. BTW: € 329,00 Excl. BTW: € 271,90
SDS7072E 70 MHz 1 GS/s 1 MB 329 Incl. BTW: € 329,00 Excl. BTW: € 271,90
SDS7102E 100 MHz 1 GS/s 1 MB 369 Incl. BTW: € 369,00 Excl. BTW: € 304,96
SDS7122E 125 MHz 1 GS/s 1 MB 429 Incl. BTW: € 429,00 Excl. BTW: € 354,55

Specificaties

Display 8" TFT, 800x600 pixels, 65535 kleuren
Ingangsimpedantie 1 MΩ
Rise Time
(at input)
SDS5032E: ≤11 ns
SDS6062E: ≤5.8 ns
SDS7072E: ≤5 ns
SDS7102E: ≤3.5 ns
SDS7122E: ≤2.8 ns
Horizontale schaal
(input)
SDS5032E: 4 ns/div - 100 s/div
SDS6062E: 5 ns/div - 100 s/div
SDS7xx2E: 2 ns/div - 10 s/div
Verticale gevoeligheid
(input)
SDS5032E: 5 mV/div - 10V/div
SDS6062E: 2 mV/div - 10 V/div
SDS7xx2E: 2 mV/div - 10 V/div
Maximale spanning 400 Vpp
DC gain nauwkeurigheid +-3%
Probe ondersteuning 1x, 10x, 100x, 1000x
Aantal kanalen 2
Eleshop geluidsrating ★ ★ ★ ★ ★
Gewicht (zonder doos) 1.5 Kg
Afmetingen 348 x 170 x 78 mm

Accessoires

Alle oscilloscopen uit de SDS-E-serie worden geleverd inclusief:

  • 2 probes: 1x / 10x
  • USB kabel (70 cm)
  • Netsnoer (170cm)
  • Handleiding (Engelstalig)
  • Software (Windows 98, XP, Vista, 7)
  • 3 jaar garantie

Optionele draagtas

Stevige Owon draagtas is op deze pagina te bestellen.

Plus en minpunten

  • Fanless
  • Memory depth aan de lage kant

Downloads

Vergelijkbare producten

Owon draagtas voor de XDS- en SDS-series
19.95 Incl. 21% BTW: € 19,95 Excl. BTW: € 16,49

Nieuwste reviews

Schrijf zelf een review

Lees alle reviews (1)

Review door Berto Aussems
Geplaatst op 19-10-2020
Enkele jaren geleden heb ik deze Owon 5032 aangeschaft als vervanging van mijn 30 jaar oude scoop. Sindsdien neemt deze een centrale plek in op mijn werkbank. Tot nu toe heb ik alles kunnen meten en afstellen aan mijn projecten en geen minpunten gevonden. Ik kan er niet meer zonder.
