387 Incl. BTW: € 387,00 Excl. BTW: € 319,83
In voorraad
  • Voor 17:00 besteld, morgen in huis
  • Gratis afhalen in Eindhoven
  • Afhalen bij meer dan 1.000 punten

Details

De XDS serie is de nieuwe productlijn van Owon gebaseerd op de succesvolle SDS serie. De prestaties zijn uitstekend te noemen, met een geheugendiepte van 20 Megapunten en 55 000 waveforms per seconde update snelheid.

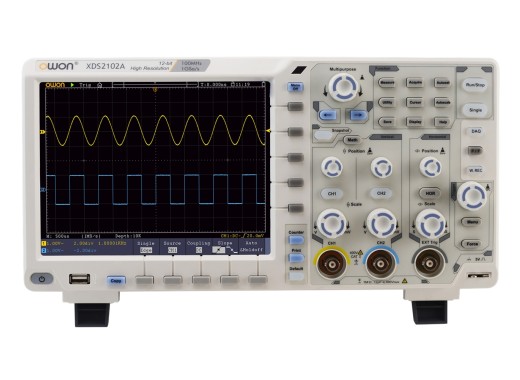

Dit model is de XDS2102A van Owon en deze heeft een ADC van 12 bit in plaats van de gebruikelijke 8 bit. Enkel meer resolutie zou geen meerwaarde hebben als niet ook aan de ruisvloer is gewerkt. En dit is Owon niet vergeten. De verticale gevoeligheid begint bij deze scopop namelijk niet bij 5mV maar bij 1mV, en loopt door tot 10V/div.

De XDS serie is (zoals bij de SDS serie) uitgerust met een VGA poort, USB host, USB device, LAN, AUX en IR. Ook wordt SCPI ondersteund om de scoop op afstand te bedienen en uit te lezen vanuit een eigen applicatie. Tot slot is er standaard ondersteuning voor multi-trigger.

Verschil 8-bit en 12-bit ADC

In het onderstaande filmpje kunt u het verschil zien tussen een 8-bit converter en een 12-bit analoog-digitaal converter.



Specificaties

Bandbreedte 100 MHz
Sample rate 1 GSa/s (12-bit)
Geheugen diepte 20 MPts
Waveform capture rate tot 55 000 Wfm/s
Rise time ≤ 3.5 ns
Kanalen 2
Horizontale schaal 2 ns/div - 1000s/div
Verticale resolutie 1 mV/div - 10 V/div
Maximale spanning 1 MΩ ≤ 300 Vrms
Ingangsimpedantie 1 MΩ en 15 pF
Aansluitingen USB host, USB device, USB port voor PictBridge, trigger, VGA en LAN
Decoding (meegeleverde gratis optie) I2C, SPI, RS232 en CAN
Display 8" LCD, 800x600 pixels
Gewicht 2.6 kg
Afmetingen 340 x 177 x 90 mm

Opties

De opties van Owon oscilloscopen worden al in de fabriek geïnstalleerd. Dit betekent dus dat wanneer je opties op je scoop wilt, je deze van tevoren al moet bestellen. Wij hebben een speciale pagina gemaakt waarop je je XDS-serie scoop zelf can configureren. Deze pagina vind je hier.
Hier onder volgt een klein overzicht van alle mogelijke uitbreidingen van deze XDS-serie scoop:

Digitale Multimeter
Touch-screen LCD
Wifi
CAN trigger/decodering
l2C, SPI, RS232 decodering
25MHz Dual Channel Waveform generator

Accessoires:

De Owon XDS2102A wordt geleverd met de volgende accessoires:

  • Netsnoer
  • Handleiding
  • USB kabel
  • 2 probes
  • Probe aanpasser

Downloads

Nieuwste reviews

Schrijf zelf een review

Lees alle reviews (3)

Review door m dohmen
Geplaatst op 01-02-2020
De oscilloscoop is een prima compagnon voor de electronica amateur. Mooi groot scherm, redelijke kwaliteit probes, bedienknoppen redelijk goed en goed te bedienen. De opties zijn onuitputtelijk. Werkelijk alle functies die een professionele scoop heeft zitten erop.
Soms wel te goed verstopt. De gummie drukknoppen zijn wat lastig te bedienen (je voelt niet zo goed wanneer de optie daadwerkelijk werkt) en daardoor is het ook wel lastig om de scoop met 1 hand te bedienen omdat je met 1 hand de scoop moet vasthouden bij het bedienen van de drukknoppen.
De resolutie en aflezing van de waardes is uitstekend. Kortom 2-ch 100mhz voor dit geld zeer zeker de moeite waard.
Wat ik wel mis is een accuvoorziening. Je zit aan het vaste net vast.
Review door Gast
Geplaatst op 11-12-2019
De OWON Digitale oscilloscoop heb ik nog niet aan een diepgaande test kunnen blootstellen daar het een Kerst cadeau is... maar alle functies die ik snel heb bekeken zien er erg indrukwekkend uit. Het display is helder en ik ben erg blij met de 12 bit DAC. De OnScreen uitleg is erg behulpzaam en het zal nog wel een tijdje duren voor ik alle mogelijkheden heb uitgeput.
Mijn speciale aanbeveling gaat uit naar Eleshop. Ik had de scoop verkeerd geconfigureerd en de levertijd zou pas na het nieuwe jaar zijn. Via de chat-functie heeft de zeer klantvriendelijke en behulpzame medewerker (Jelle, als ik me goed herinner) me perfect geholpen. Dat verdient een pluim! Meedenken en helpen ipv een scala aan "Ja, maar...." terug te sturen. Erg indrukwekkend en het geeft me een goed gevoel over de klantvriendelijkheid en professionaliteit van Eleshop.

Nogmaals de scope review moet later komen als er echt mee gewerkt is, maar het begint ziet er goed uit!
Review door Bob van der Schaaf
Geplaatst op 29-09-2019
The application of my scope is often catching pulses as they pass, and less frequently surfing the waves. High resolution is valuable for knowing what is exactly pulsed. Using a signal generator up to 60 MHz showed that the OWON XDS2102A meets its major specification domains, and the expected detail from a 12 bit resolution scope. The low noise, about 0.3 mV, and 1 mV sensitivity are highly useful for my applications. The supplied software is not very impressive, and the driver does not work for Windows 10, version 1903. No problem for me, because I prefer a dedicated oscilloscope; otherwise I would have bought an OWON VDS instrument without controlling knobs and buttons.
The instrument has a broad wealth of features, and it takes some time to master them all. Since I own it a few days, only the most important have been checked. It feels sturdy and reliable, and I expect the equipment will serve me well for the years to come, for very attractive low cost of ownership.
