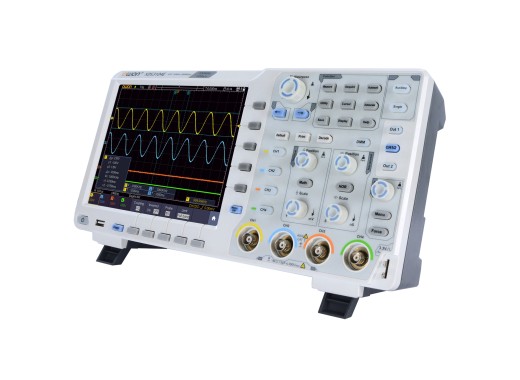

Owon XDS3104E oscilloscoop
Details
De Owon XDS3104E oscilloscoop is de 100MHz versie in de XDS3004E serie oscilloscopen. De serie is uitgebreid met twee goede instap 4 kanaals oscilloscopen met een zeer goede prijs kwaliteit verhouding. Deze oscilloscopen zijn een interessant alternatief voor de 4-kanaals 1000 series van Rigol en GW instek, en zijn ook vrij vergelijkbaar geprijsd. De oscilloscopen bieden een groter scherm, hogere bandbreedte en een hogere waveform capture rate dan bijvoorbeeld de DS1054Z. De oscilloscopen zijn leverbaar met 4 kanalen en met 60 of 100 MHz en beschikken over een touch LCD.
De oscilloscopen bieden een lage achtergrondruis, en een relatief groot geheugen voor samples. Om data te verwerken is het mogelijk om via USB (host en device) of LAN te verbinden met diverse apparaten. Verder ondersteunen de oscilloscopen LabVIEW en SCPI.
Modellen
Het verschil tussen de 2 modellen is enkel de bandbreedte.
Model | XDS3064E | XDS3104E |
Bandbreedte | 60 MHz | 100 MHz |
Prijs |
Specificaties
Aantal kanalen | 4 |
Sample rate | 1 GS/s |
Decodeermogelijkheden | IIC, SPI, UART/RS232, CAN |
Verticale resolutie | 8 bit |
Geheugen grootte | 40 Mpts |
Waveform capture rate | 45.000 wfm/s |
Interpolatie | sin(x)/x, x |
RF Impedantie | 50 Ω |
Probe ondersteuning | 0.001X - 1000X |
Gemeten ruiswaarde | 0.4 - 0.6 mVpp (bij 1ms,1mV/div, record length: 10K) |
Display | 8" LCD 800 x 600 pixels Touchscreen |
Connectiviteit | USB(host/device), PictBridge, Trig out(P/F), LAN, VGA |
Afmetingen | 340 x 177 x 90 mm |
Opties
De volgende opties zijn gratis inbegrepen bij de XDS3104E:
- VGA
- LAN
- Touchscreen LCD
- I2C, SPI, RS232, CAN
De samenstelling van de opties kan niet gewijzigd worden.
Accessoires
De oscilloscopen worden geleverd met:
- Netsnoer
- CD-ROM met software
- Gebruikershandleiding
- USB
- Probes (1 per kanaal)
Downloads
XDS3004 Datasheet |
(1.59 MB) | Download |
XDS3004 Manual |
(3.53 MB) | Download |
