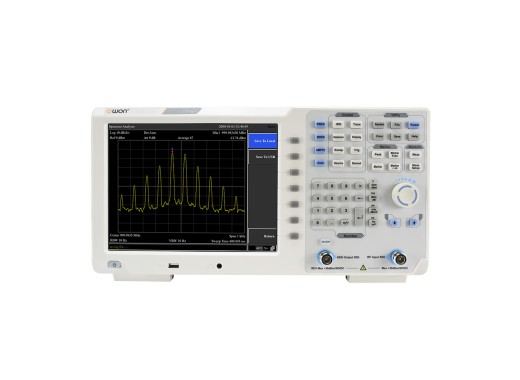

Owon XSA1015-TG spectrum analyser
Details
Click here to find an alternative for this product.
De XSA1015-TG spectrum analyser van Owon heeft een uitstekende prijs/kwaliteit verhouding, aangezien het een frequentiebereik tot 1.5 GHz heeft en beschikt over een tracking generator. Deze spectrum analyser heeft een groot 10.4" LCD scherm en is uitgerust met geavanceerde meetfuncties. De minimale ruis die deze spectrum analyser ondervindt is -140 dBm/Hz en -160 dBm/Hz als de ingebouwde pre-amplifier aangezet wordt. De tracking generator is in staat om een output frequentie van 100 kHz tot 1.5 Ghz te produceren. Verder is het vermogen van dit signaal instelbaar van -30 dBm tot 0 dBm. Bovendien beschikken alle spectrum analysers binnen de XSA1000-series standaard over een Pass/Fail-functie, een EMI-precompliance-testfunctie en een waterfall-plotfunctie.
Modeloverzicht
| Model | XSA1015-TG | XSA1032-TG | XSA1036-TG | XSA1075-TG |
|---|---|---|---|---|
| Bandbreedte | 9 kHz - 1,5 GHz | 9 kHz - 3,2 GHz | 9 kHz - 3,6 GHz | 9 kHz - 7,5 GHz |
| Tracking generator | 100 kHz - 1,5 GHz | 100 kHz - 3,2 GHz | 100 kHz - 3,6 GHz | 100 kHz - 7,5 GHz |
| Temperatuurstabiliteit | < 2,5 ppm (15 ℃ tot 35 ℃) | < 2,5 ppm (15 ℃ tot 35 ℃) | < 2,5 ppm (15 ℃ tot 35 ℃) | < 1,0 ppm (15 ℃ tot 35 ℃) |
| Faseruis (bij 10 kHz offset) | < -82 dBc/Hz | < -82 dBc/Hz | < -82 dBc/Hz | < -98 dBc/Hz |
| Prijs |
Specificaties
| Display | 10.4" LCD |
| Frequentie | 9 KHz - 1.5 GHz |
| Resolutie | 1 Hz |
| Ruis niveau | Tot -140 dBm/Hz, met pre-amplifier aan tot -160 dBm/Hz |
| Third-order intercept (IP3) | +13 dBm |
| Maximale ingangsspanning | 50V DC |
| Maximale ingangsvermogen | 30 dBm gemiddeld continue vermogen |
| Amplitudeweergave |
Log: 1 dB - 255 dB, 5 divisions Linear: 0 - 100 %, 5 divisions |
| Tracking generator | 100 kHz - 1.5 Ghz, -30 dBm - 0 dBm |
| Aansluitingen | USB HOST, USB DEVICE, LAN, earphone port, VGA |
| Afmetingen | 421 mm x 221 x 115 mm |
| Gewicht | 5 kg |
Accessoires
De Owon XSA1015-TG wordt geleverd inclusief:
- Netsnoer
- CD rom met software
- Handleiding
Downloads
| Owon XSA1000 user manual |
 (1.92 MB) |
Download |
| Owon XSA1000 quick guide |
(1.8 MB) |
Download |
| Owon XSA1000 specifications |
(543.45 KB) |
Download |
| XSA1015-TG datasheet |
(998.97 KB) |
Download |
