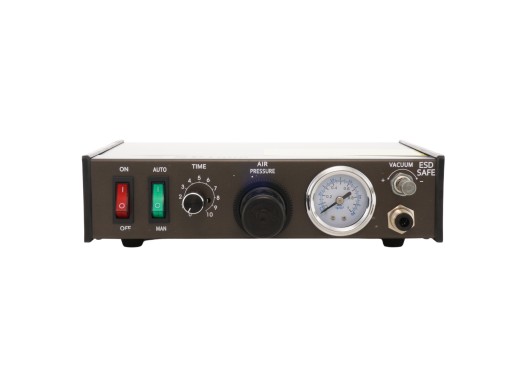

Pasta dispenser SP-1000
De afbeelding kan enigszins afwijken.
Details
Automatische pasta dispenser uitgerust met voetpedaal, waarmee een in te stellen hoeveelheid pasta of lijm uit het naaldje komt. Met behulp van de draaiknoppen kan de tijd en druk worden ingesteld, zodat voor ieder type emulsie de juiste dotgrootte kan worden gekozen. Bovendien is een vacuum instelknop aanwezig waarmee een vacuumdruk kan worden opgebouwd bij het loslaten van het pedaal, om een overschot aan vloeistof te voorkomen door traagheid.
Dit apparaat is onmisbaar wanneer regelmatig met SMD wordt gewerkt. SMD pasta kan zeer nauwkeurig en snel worden gedoseerd. Naast SMD pasta kan bijvoorbeeld ook lijm worden gebruikt.
LET OP: Dit apparaat moet worden aangesloten op perslucht, dit is niet inbegrepen, maar wij verkopen een geschikte compressor. Iedere drukgeregelde compressor (max 7 bar) of CO2 flesje met drukregelaar (bijv. uit de paintball wereld) kan als airsupply worden gebruikt, maar de luchttoevoer moet droog en gefilterd zijn. De aansluiting gebeurt d.m.v. 6 mm push-fit; er is een pneumatische slang inbegrepen.
Specificaties
Auto timing | 0.01 - 9.99 s |
Min. dispensing capaciteit (afhankelijk van gebruikte pasta/lijm) | 5 µl |
Benodigde luchtdruk (ingang) | 2.0 - 7 bar |
Luchtdruk op spuitje (uitgang) | 0.1 - 5.5 bar |
Afmetingen | 265 x 63 x 225 mm |
Gewicht | 2.2 kg (zonder verpakking) |
Accessoires
Wij verkopen ook losse spuitjes, naaldjes en adapters. Deze vindt u op deze pagina.
Inhoud verpakking
De SP-1000 pasta dispenser wordt geleverd met:
- Handleiding
- Aansluitslang voor luchttoevoer met koppeling
- 5x metalen naaldjes oplopend in dikte
- 3x spuitjes 30cc om zelf te vullen
- Aansluitslang voor 30cc spuitje
- Rekje om spuitje in te zetten
- Netsnoer
Downloads
SP-1000 user manual |
(4.76 MB) | Download |
Nieuwste reviews
Nu kan ik een perfecte dosering op de stickers krijgen.
M.u.v. snel hersteld intern lek bij vacuum-circuit, doet het apparaat in principe wat hij moet doen - drukventiel een ingestelde tijd, of continu open zetten.
Echter, wanneer een compressor met klein, of zonder reservoir wordt gebruikt, of bijvoorbeeld een stikstof-fles, en de vacuum-functie wordt gebruikt, blijft de compressor aan/uit schakelen, of loopt de gasfles snel leeg.
Gebruik zonder vacuum-functie is m.i. minder goed bruikbaar; na weer sluiten van het drukventiel wordt de dan opgebouwde druk niet afgevloeid (er is geen 2e ventiel), zodat soldeerpasta of flux min of meer blijven vloeien. Dit effect zal misschien afhangen van grootte van gebruikte doseer-spuit en lengte van slang tussen apparaat en doseer-spuit.
Ik heb het apparaat met een stikstof-fles met regulator gebruikt, echter door bovenstaand euvel was niet erg precies te doseren. Een streep soldeerpasta leggen gaat prima; kleine dots aanbrengen eigenlijk niet.
Interne assemblage is afdoende maar m.i. erg karig en vrij slordig.
