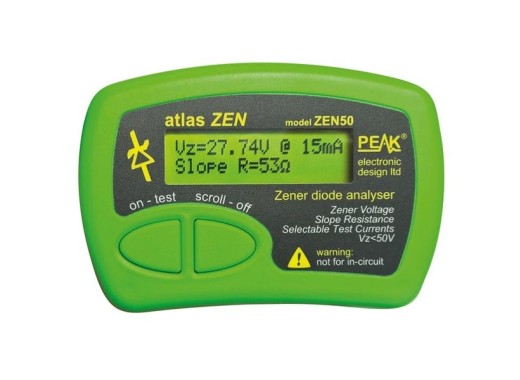

Peak Electronics Atlas ZEN50 Zener Diode Analyser
Details
De Peak Electronics Atlas ZEN50 is een uniek instrument dat de analyse mogelijk maakt van componenten die moeilijk te testen zijn. De ZEN50 kan Zener diodes, avalanche diodes, transient suppressors en zelfs LED's en LED strips testen en analyseren. Het apparaat werkt door korte stroomstootjes te genereren instelbaar van 2 mA tot 15 mA, met een voltage tot 50V.
Het scherm van de ZEN50 geeft alle belangrijke testinstellingen en resultaten weer met een verversingsfrequentie van 3 Hz. Hierdoor krijg je een goed inzicht van het te testen component. De ZEN50 wordt gevoed door een enkele AAA batterij die een lange levensduur garandeert. Het apparaat is ontworpen om erg compact te zijn, en is gemakkelijk in gebruik.
Specificaties
Zener spanningsbereik | 0.0 V - 50.0 V |
Nominale teststroom | 2 mA, 5 mA, 10 mA, 15 mA |
Ingestelde test nauwkeurigheid | ±1%±0.2 mA, ±1%±40 mV, |
Weerstands bereik (slope) | 0 - 8000 Ω |
Weerstand nauwkeurigheid | max ±1%±10 Ω (afhankelijk van instellingen) |
Meetfrequentie | 3 Hz |
Automatische uitschakeling periode | 60 s |
Batterij | enkele AAA |
Gewicht | 500 g |
Afmetingen | 103x70x20 mm |
Plus en minpunten
- Lange levensduur op een enkele AAA batterij
- Instelbare teststromen
- Continue meetdisplay
- Klein en compact design
- Niet geschikt voor gebruik inline in een circuit
Downloads
Peak Atlas ZEN50 Datasheet |
(580.51 KB) | Download |
Peak Atlas ZEN50 Manual |
(496.94 KB) | Download |
Vergelijkbare producten
Nieuwste reviews
Review door R.A. POSTHUMUS
Geplaatst op 29-03-2023
Met de zen50 een perfecte diode tester (ook voor leds
Review door Fred Schneider
Geplaatst op 08-09-2021
Ik had al ervaring met andere peak testertjes maar die hadden zo'n onhandige 12V batterij. Verger valt er weinig te zeggen. Zeners testen is niet echt lastig. Een DMM, voeding en weerstand is alles wat je nodig hebt, maar ik gebruik hem voor mijn werk omdat het makkelijk is en tijd scheelt. Het ding werkt gewoon, Mogelijkheden zijn natuurlijk "beperkt" , het ding test zeners.
De krok klemmen zijn van mooie kwaliteit maar eigenlijk soms net wat te groot om in situ (1 pootje gedesoldeerd) te meten. Daardoor 4 sterren voor gemak.
De krok klemmen zijn van mooie kwaliteit maar eigenlijk soms net wat te groot om in situ (1 pootje gedesoldeerd) te meten. Daardoor 4 sterren voor gemak.
