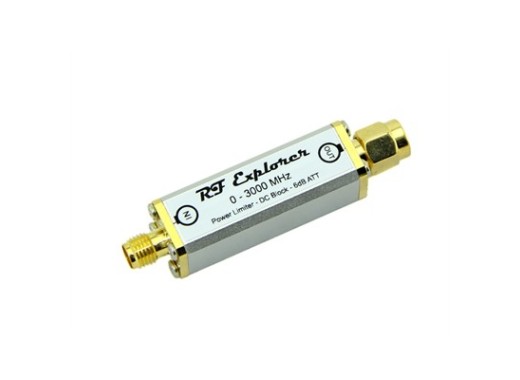

RF Explorer vermogensbegrenzer / DC block
Details
Deze vermogensbegrenzer van RF Explorer is speciaal ontworpen voor het beschermen van RF Explorer spectrum analysers tegen sterke RF velden. Dit product beschikt over de functionaliteiten van 3 apparaten, namelijk een vermogensbegrenzer, een gelijkstroom blokkering en een demper. Met de vermogensbegrenzer kunnen de spectrum analysers van RF Explorer worden gebruikt bij een sterk veld tot 30 dBm en 3 GHz (DC). De gelijkstroom blokkering is ter bescherming van uw apparaten tegen gelijkstroom spanning tot 16 V. De demper van 6 dB zorgt ervoor dat u een groter scala aan metingen kunt uitvoeren (vergeet niet de dempingscompensatie aan te passen in de instellingen van uw RF Explorer spectrum analyser).
Deze vermogensbegrenzer kan ook gebruikt worden om een andere spectrum analyser tegen overmatig ingangsvermogen te beschermen. Doorgaans hebben bench-top spectrum analysers een N-type aansluiting terwijl deze begrenzer een SMA aansluiting heeft. Om deze begrenzer te gebruiken met een bench-top spectrum analyser heeft u dus een N-type naar SMA verloop nodig.
Specificaties
Frequentiebereik | DC: ~ 3.0 GHz |
Gelijkstroom blokkering | 16 V DC |
Ingangsvermogen | 1 W (30 dBm) |
Uitgangsvermogen | 4 dBm (~ 2.5 mW) |
Verzwakking | 6 dB |
Impedantie | 50 Ω |
VSWR | 1.25:1 |
Aansluiting | SMA mannelijk en vrouwelijk |
Materiaal | Connector: Koperen en gouden beplating Behuizing: Aluminum |
