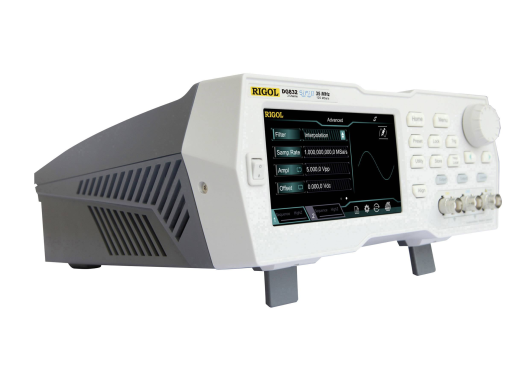

Rigol DG822 functiegenerator
Details
De Rigol DG822 functiegenerator heeft 2 kanalen en een bandbreedte van 25 MHz.
De DS800 serie van Rigol is een serie van zeer uitgebreide en betaalbare functiegeneratoren. Alle modellen hebben een verticale resolutie van 16 bits wat je normaal alleen bij functiegeneratoren in een hogere prijsklasse vindt. Dit maakt deze serie een van de best betaalbare 16 bits functiegeneratoren serie die er is.
Deze serie functiegeneratoren beschikt over een groot aantal verschillende output signalen en het is mogelijk om voorgeprogrammeerde golfvormen en zelf gemaakte golfvormen te combineren. Voor het genereren van de waveforms wordt een nieuwe "SiFI II" technologie gebruikt. Deze technologie genereert de willekeurige waveforms puntsgewijs en zorgt er voordat het signaal zonder vervorming hersteld kan worden. Verder heeft deze serie 160 ingebouwde 'arbitrary waveforms' waarmee veel signalen uit technische toepassingen gesimuleerd kunnen worden.
Het scherm van deze generatoren is een 4.3" TFT kleuren touchscreen waarmee gemakkelijk alle instellingen voor de gewenste functie ingesteld kunnen worden. Verder beschikken deze generatoren ook over een USB poort die als Host&Device interface dient.
Modeloverzicht
Het verschil tussen de modellen ligt in de bandbreedte en het aantal kanalen.
| Model | DG811 | DG812 | DG821 | DG822 | DG831 | DG832 |
|---|---|---|---|---|---|---|
| Kanalen | 1 | 2 | 1 | 2 | 1 | 2 |
| Bandbreedte | 10 MHz | 10 MHz | 25 MHz | 25 MHz | 35 MHz | 35 MHz |
| Prijs |
Specificaties
| Kanalen | 2 |
| Output signalen | Sinus, Blok, Ramp, Pulse, Harmonisch, PRBS, Dual-tone, RS232 |
| Verticale resolutie | 16 Bits |
| Sample rate | 125 MSa/s |
| Frequentie resolutie | 1 μHz |
| Max. golflengte | 2 Mpts |
| Amplitudebereik | 1-5 Vpp |
| Modulatie | AM, FM, PM, ASK, FSK, PSK, PWM |
| Output precisie | ± (1% + 5 mV) |
| Frequentieteller bandwidth | 240 MHz (7 digits/s) |
| Output impedantie | 50 Ω |
| Display | 4.3" TFT LCD touch-screen (480 x 272) |
| Interfaces | USB Host, USB Device, USB-GPIB |
| Gewicht | 1.75 Kg |
| Afmetingen | 237.4x97x268 mm |
Opties
| Geheugendiepte upgrade | Met deze optie kan je de geheugendiepte van de generator upgraden van 2 Mpts naar 8 Mpts. | |
| USB-LAN adapter | Met deze optie kan je het usb 2.0 uitgangssignaal converteren naar een 100 Mbps ethernet signaal. |
Accessoires
De DG822 wordt standaard geleverd met:- Netsnoer
- BNC kabel
- Handleiding
- 16 bits
- Frequentieteller tot 240 MHz
- Overweeg SDG1032X voor lagere jitter en hogere amplitude
Plus en minpunten
Downloads
| DG800 Datasheet |  (4.03 MB) | Download |
