Rigol DNA804 vector network analyser
Details

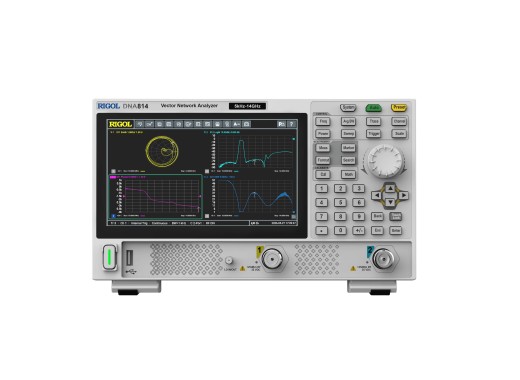

De Rigol DNA804 is een compacte 2-poorts vector network analyser uit de DNA800-serie, met een bandbreedte van 5kHz tot 4,5GHz. Deze VNA meet S-parameters, impedantie, VSWR, fase en groepsvertraging, en biedt daarmee de tools die nodig zijn voor het testen van filters, versterkers, kabels, antennes en andere RF-netwerken. Dit maakt de serie geschikt voor taken zoals RF-ontwikkeling, 2-poorts netwerkmeting, microwave module characterisation, productiecontroles en algemene RF-foutopsporing.
De DNA800-serie is gericht op gebruikers die behoefte hebben aan capabele hoogfrequente netwerkanalyse tegen een toegankelijkere prijs. Het apparaat biedt een groot typisch dynamisch bereik van 125dB, waarmee kleine signaalveranderingen in filters, kabels en RF-modules zichtbaar worden gemaakt. De IF-bandbreedte is instelbaar van 1Hz tot 3MHz, zodat de meetsnelheid kan worden afgestemd op de gewenste ruisprestatie. De DNA804 is een dedicated VNA en geen spectrum analyser, maar voor netwerkmeting biedt dit apparaat een capabel platform. Daarnaast beschikt de DNA804 over LAN-, USB- en HDMI-interfaces, SCPI- en webbesturing, een 7-inch HD-touchscreen en een lichtgewicht ontwerp.
De DNA800-serie beschikt ook over software-opties waarmee de analysers uitgebreid kunnen worden, evenals kalibratieondersteuning via mechanische en elektronische kalibratiepakketten. Neem contact met ons op voor informatie over kalibratiepakketten of andere vragen.
Modeloverzicht
| Model | DNA804 | DNA808 | DNA814 |
|---|---|---|---|
| Bandbreedte | 5 kHz - 4,5 GHz | 5 kHz - 8,5 GHz | 5 kHz - 14,0 GHz |
| Prijs |
Specificaties
| Poorten | 2 |
| IF-bandbreedte | 1 Hz - 3 MHz |
| Frequentieresolutie | 1 Hz |
| Amplitude resolutie | 0,01 dB |
| Dynamisch bereik | 125 dB |
| Ruisvloer | -125 dBm |
| Max. ingangsvermogen | +25 dBm / ±35 VDC |
| Interfaces | LAN, USB Device, USB Host, HDMI, SCPI, webbesturing |
| Interne opslag | 32 GB |
| Display | 7" touchscreen (1024 x 600) |
| Afmetingen | 265,35 x 161,75 x 77,38 mm |
| Gewicht | 1,9 kg |
Opties
| Tijddomeinanalyse (software) | DNA-TDA10 |
| Afstand tot fout (software) | DNA-DTF10 |
| Diverse kalibratiepakketten |
Voor meer informatie, neem contact met ons op.
Accessoires
De DNA804 wordt standaard geleverd met:
- USB-C-voeding
Plus en minpunten
- Groot dynamisch bereik met weinig signaalruis
- Kan niet als spectrum analyser worden gebruikt
