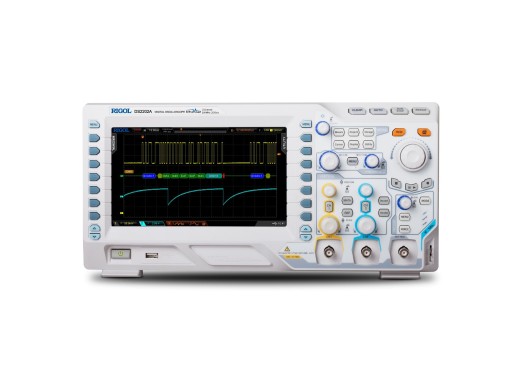

Rigol DS2202A oscilloscoop
Details
De DS2202A wordt nu geleverd inclusief de DS2000A bundel! Zie beneden de pagina voor meer informatie.
De Rigol DS2202A oscilloscoop is de 200MHz versie in de DS2000A serie van Rigol. De serie oscilloscopen zijn voorzien van 2 kanalen en een sample rate tot 2 GS/s. Metingen kunnen op het 8" WVGA LCD scherm worden bekeken, maar de DS2000A kan ook op de PC worden aangesloten voor het overzetten van meetresultaten. Tevens kunnen meetresultaten op USB-geheugenstick worden opgeslagen via de USB poort aan de voorkant.
Met een waveform capture rate tot 50,000 wfm/s kunnen met deze oscilloscoop signalen snel worden geanalyseerd en kunnen eventuele problemen snel worden gevonden.
De DS2202A heeft, afgezien van 16 extra digitale kanalen, de zelfde basis specificaties als de MSO2202A. Wanneer u dus 16 extra digitale kanalen naast de 2 analoge kanalen wil, vind u de MSO2202A hier.
Optioneel zijn een Advanced Trigger, serial decode en geheugenuitbreiding opties leverbaar. Deze opties worden onderaan de pagina verder uitgelegd.
Modellen
| DS2102A | DS2202A | DS2302A | |
|---|---|---|---|
| Bandbreedte | 100 MHz | 200 MHz | 300 MHz |
| Prijs |
Specificaties
| Sample rate | 1 kanaal actief: 2GS/s 2 kanalen actief: 1GS/s |
| Geheugen | 14 MB/ 14Mpts (gedeeld door aantal kanalen). |
| Display | 8" TFT, 800x480 pixels 160,000 kleuren |
| Ingangsimpedantie | 1 MΩ |
| Aantal kanalen | 2 |
| Horizontale schaal (input) |
5 ns/div -1000 s/div |
| Verticale gevoeligheid (input) |
0.5 mV/div - 10 V/div |
| A/D convertor | 8 bits resolutie |
| Maximale spanning | CAT I 300 Vrms, CAT II 100 Vrms, transient overvoltage 1000 Vpk |
| Probe ondersteuning | 0.1x - 1000x |
| Aansluitingen | USB 2.0 type A, USB 2.0 type B, LAN, pass/fail trigger |
| Gewicht (zonder doos) | 3.9 Kg |
Accessoires
Deze oscilloscoop wordt geleverd inclusief:
- 2 passieve probes (350 MHz , type PVP2350)
- USB data kabel
- Netsnoer
Opties
Alle opties worden standaard meegeleverd bij aankoop van uw DS/MSO2000A oscilloscoop!
| Geavanceerde Trigger Optie | Met deze software activeert u alle trigger opties. (Windows Trigger, Nth Edge Trigger, Delay Trigger, TimeOut Trigger, Duration Trigger, USB Trigger) |
| Memory expansion optie | Met deze software optie verviervoudigt u de geheugendiepte van uw Rigol DS/MSO2000A serie oscilloscoop naar 56 Megapunten. Dit geheugen zit al ingebouwd, maar is standaard niet geactiveerd. |
| Seriële Decodering Optie | Met deze software optie kunt u RS232, I²C en SPI decoderen met uw Rigol DS/MSO2000A serie oscilloscoop. |
| CAN Seriële Decodering Optie | Met deze software optie kunt u CAN decoderen met uw Rigol DS/MSO2000A serie oscilloscoop. |
Downloads
| DS2000 serie User guide |
 (5.54 MB) |
Download |
| DS/MSO2000 serie datasheet |
(5.49 MB) |
Download |
Nieuwste reviews
+ :Timing en verticale Gain afwijking 0,0%
Bandbreedte ruim 300 Mhz op ch1 en ch2.
Gemeten met een SG504 generator.(gaat tot 1000 Mhz.) En triggert nog heel gemakkelijk op 500 Mhz.
2Gs/sec en 500 microvolt dus
1 Gs/ per kanaal bij 2 kanalen.
Heel veel meetparameters.en opties
Groot geheugen 56Mb.
- :
Geen trigger die automatisch mee schakelt met de kanalen.
Externe trigger werkt niet erg goed op hele hoge frequenties en geen ext. trigger coupling en verzwakking te kiezen
Even wat problemen gehad met het installeren van de opties maar in goed overleg met Eleshop hebben we dit probleem ook opgelost.
Alles bij elkaar een geweldig apparaat met zeer veel mogelijkheden voor dit
geld.
