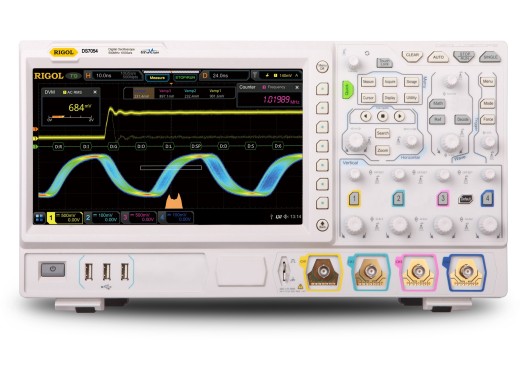

Rigol DS7024 oscilloscoop
Details
De Rigol DS7024 is een 4-kanaals oscilloscoop en de 200MHz versie in de DS7000 serie van Rigol. De serie biedt veel waar voor het geld. De oscilloscopen hebben een groot kleurenscherm, een diep geheugen en een hoge capture-rate. Verder beschikken ze ook over een 6-digit frequentieteller en kunnen ze een verbeterde FFT uitvoeren t.o.v. de Rigol DS4000 serie. Ook zijn deze oscilloscopen in staat om 4 functions tegelijkertijd weer te geven op het scherm en heeft het tal van functies. Daarnaast is deze serie via diverse connectoren te verbinden met randapparatuur.
Connecties
De oscilloscopen kunnen met USB en LAN aan een computer verbonden worden om via meegeleverde software de scoop te bedienen of data uit te lezen. Verder kan de scoop uitgebreid geprogrammeerd worden en wordt LabView ondersteund. Daarnaast kan de scoop aan een monitor verbonden worden via VGA.
Metingen
De oscilloscopen bieden uitgebreide meet en analyse mogelijkheden. Een groot aantal frames met data kunnen worden opgeslagen om uitgebreide analyse op te kunnen verrichten. Daarnaast beschikken de oscilloscopen over een zeer lage ruis, waardoor metingen op zeer kleine signalen mogelijk zijn. Met diverse triggermogelijkheden kunnen veel signalen eenvoudig in beeld gebracht worden. Met de ingebouwde intensity grading kunnen diverse problemen in signalen weergegeven worden.
Modeloverzicht
| Model | Bandbreedte | Kanalen | Horizontale schaal | Prijs |
| DS7014 | 100 MHz | 4 analoog | 5 ns/div - 1 ks/div | |
| DS7024 | 200 MHz | 4 analoog | 2 ns/div - 1 ks/div | |
| DS7034 | 350 MHz | 4 analoog | 1 ns/div - 1 ks/div | |
| DS7054 | 500 MHz | 4 analoog | 500 ps/div - 1 ks/div | |
| MSOS7014 | 100 MHz | 4 analoog / 16 digitaal | 5 ns/div - 1 ks/div | |
| MSOS7024 | 200 MHz | 4 analoog / 16 digitaal | 2 ns/div - 1 ks/div | |
| MSOS7034 | 350 MHz | 4 analoog / 16 digitaal | 1 ns/div - 1 ks/div | |
| MSOS7054 | 500 MHz | 4 analoog / 16 digitaal | 500 ps/div - 1 ks/div |
Specificaties
| Sample Rate | 1 kanaal: 10 GSa/s 2 kanalen: 5 GSa/s 4 kanalen: 2.5 GSa/s |
| Geheugen | Max. 140 Mpts (Optie tot 250 en 500 Mpts) |
| Ingangsimpedantie | 1 MΩ |
| Horizontale schaal | 5 ns/div - 1000 s/div |
| Verticale resolutie | 1 mV/div - 10 V/div |
| A/D convertor | 8 bits resolutie |
| Maximale spanning | 300 VRMS, CAT I |
| Waveform capture rate | Max. 600.000 wfm/s |
| Aansluitingen | USB 2.0 (2xHost/device), LAN, HDMI |
| Display | 10.1" TFT, 1024 x 600 pixels |
| Gewicht (zonder doos) | ~4 Kg |
| Afmetingen | 410 x 135 x 224 mm (LxBxH) |
Opties
| 250 Mpts geheugendiepte upgrade (software) | DS7000-2RL | |
| 500 Mpts geheugendiepte upgrade (software) | DS7000-5RL | |
| 100MHz naar 200MHz bandbreedte upgrade (software) | DS7000-BW1T2 | |
| 100MHz naar 350MHz bandbreedte upgrade (software) | DS7000-BW1T3 | |
| 100MHz naar 500MHz bandbreedte upgrade (software) | DS7000-BW1T5 | |
| 200MHz naar 350MHz bandbreedte upgrade (software) | DS7000-BW2T3 | |
| 200MHz naar 500MHz bandbreedte upgrade (software) | DS7000-BW2T5 | |
| 350MHz naar 500MHz bandbreedte upgrade (software) | DS7000-BW3T5 | |
| Seriële protocolanalysebundel (software) | DS7000-BND | |
| Computer seriële triggering en analyse (RS232/UART) (software) | DS7000-COMP | |
| Embedded seriële triggering en analyse (IIC/SPI) (software) | DS7000-EMBD | |
| Flexray triggering en analyse (software) | DS7000-FLEX | |
| Geïntegreerde vermogensanalyse (software) | DS7000-PWR | |
| Automotive seriële triggering en analyse (software) | DS7000-AUTO | |
| Audio seriële triggering en analyse (software) | DS7000-AUDIO | |
| MIL-STD-1553 seriële triggering en analyse (software) | DS7000-AERO |
Accessoires
Alle oscilloscopen van de DS7000 serie worden geleverd inclusief:
- Calibratie certificaat
- Afdekkap voor de voorzijde (DS7000-FPC)
- Netsnoer
- Probes, 1 per kanaal, 500 MHz (RP3500A)
- USB kabel
