2165.99

Normaal: € 2.420,00

Nu: Incl. BTW: € 2.165,99 Excl. BTW: € 1.790,07

5% extra korting op dit product als u kiest voor iDeal, Bancontact of overschrijving.

Nieuwe prijs: €2.057,69 (€ 1.700,57 excl. BTW)

Actie geldig tot 31-12-2020

In voorraad
  • Voor 17:00 besteld, morgen in huis
  • Gratis afhalen in Eindhoven
  • Afhalen bij meer dan 1.000 punten

Details

Nu met een kortingsprijs en een gratis voorgeïnstalleerde optiebundel! Deze actie is geldig tot 30 september 2020.

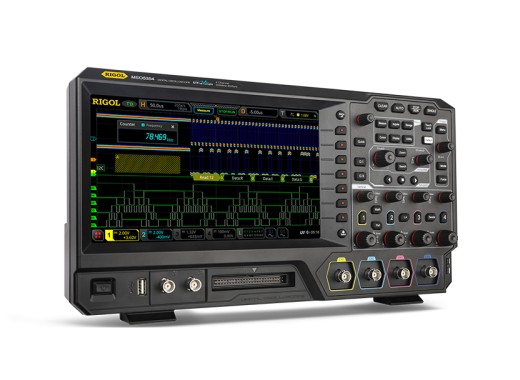

De Rigol MSO5204 is een 4-kanaals oscilloscoop en de 200MHz versie in de MSO5000 serie van Rigol. Dankzij de tijdelijke gratis optiebundel krijgt u een zeer uitgebreide en goede oscilloscoop in de 200-MHz klasse, wat dit product erg aantrekkelijk maakt. Deze oscilloscopen zijn voorzien van een bandbreedte van een sample rate tot 8 GS/s. De MSO5000-serie oscilloscopen zijn zogeheten "Mixed Signal Oscilloscopes" dit betekent dat ze naast de analoge kanalen ook digitale kanalen ondersteunen. Met de PLA2216 (Logic analyzer optie) is het mogelijk om deze oscilloscopen uit te breiden met 16 digitale kanalen met een sample rate tot 1 GSa/s. Verder is het ook mogelijk om de oscilloscopen uit te breiden met een serial protocol analysis bundle optie. Deze optie voegt bus trigger en analysis mogelijkheden voor bijvoorbeeld RS232, l2C en CAN decodering toe aan de oscilloscopen. Ook bevat deze bundel een dual-channel 25 MHz waveform generator en een ingebouwde power analysis optie. Verdere uitleg over deze opties kan u onder het kopje 'Opties' onder aan deze pagina vinden.
De oscilloscopen in deze serie beschikken over een groot 9" capacitief multi-touch screen waarmee ze gemakkelijk bediend kunnen worden. Met een sample rate tot 8 GSa/s is het mogelijk om met deze oscilloscopen zeer gedetailleerd signalen te visualiseren. Verder is het door de grote geheugendiepte ook mogelijk om lange continue signalen vast te leggen. Met een waveform capture rate tot 500,000 wfm/s kunnen met deze oscilloscopen signalen snel worden geanalyseerd en kunnen eventuele problemen snel worden gevonden. Ook zijn er bij deze oscilloscopen 41 waveform parameters ingebouwd waarmee gemakkelijk automatische metingen gedaan kunnen worden. De meetresultaten kunnen door middel van de beschikbare interfaces overgezet of weergegeven worden op een PC, tablet of scherm met HDMI ingang.

Optioneel zijn een 16-channel digital logic probe en serial protocol analysis optie leverbaar. Deze opties worden onderaan de pagina verder uitgelegd.

Gratis bundel

U krijgt nu tijdelijk bij aanschaf van een oscilloscoop uit de Rigol MSO5000 serie de Rigol MSO5000 optie bundel gratis bijgeleverd ter waarde van wel € 742.45! Deze bundel wordt standaard meegeleverd bij de oscilloscoop, dus hoeft u niet apart te bestellen. Deze bundel omvat alle signaal decoding opties voor de MSO5000 modellen, waaronder RS232/UART, I²C, SPI, CAN, LIN, I²S (alleen voor de 4-kanaals modellen), FlexRay en MIL-STD-1553. Ook zit er een power analysis functie en een functiegenerator optie bijgeleverd.

Modellen

De modellen in de MSO5000 serie verschillen in het aantal kanalen en de sample rate per kanaal.

 MSO5072
MSO5102
MSO5074
MSO5104
MSO5204
MSO5354
Bandbreedte 70 MHz
100MHz
70 MHz
100MHz
200MHz
350MHz
Kanalen 2 analoog (+16 digitaal optioneel) 4 analoog (+16 digitaal optioneel)
Sample rate 8 GSa/s (1 kanaal actief)
2 GSa/s (2 kanalen actief)
8 GSa/s (1 kanaal actief)
4 GSa/s (2 kanalen actief)
2 GSa/s (4 kanalen actief)
Prijs 962 Incl. BTW: € 962,00 Excl. BTW: € 795,04
1200 Incl. BTW: € 1.200,00 Excl. BTW: € 991,74
1069 Incl. BTW: € 1.069,00 Excl. BTW: € 883,47
1305 Incl. BTW: € 1.305,00 Excl. BTW: € 1.078,51
2165.99 Normaal: € 2.420,00 Nu: Incl. BTW: € 2.165,99 Excl. BTW: € 1.790,07
2890 Normaal: € 3.620,00 Nu: Incl. BTW: € 2.890,00 Excl. BTW: € 2.388,43

Specificaties

Geheugen (Analoog) 100 Mpts (1 kanaal), 50 Mpts (helft van kanalen), 25 Mpts (alle kanalen)
Geheugen (Digitaal) 25 Mpts
Rise time ≤ 5 ns
Max. Waveform capture rate 500.000 wfms/s
Display 9" capacitive touch-screen, 1024x600 pixels
Ingangsimpedantie (Analoog) 1 MΩ (Analoog)
101 kΩ (digitaal)
Horizontale schaal
(input)
5 ns/div - 1000 s/div

Verticale gevoeligheid
(input)
1 mV/div - 10 V/div
A/D convertor 8 bits resolutie
Maximale spanning CAT I 300 Vrms, transient overvoltage 1600 Vpk
Probe ondersteuning 0.01x - 50000x
Aansluitingen USB 2.0 host/device, LAn, GPIB (opt.), Web remote control, Aux out, HDMI out, Probe compensation out
Afmetingen 367x200x130 mm
Gewicht (zonder doos) 3.5 Kg

Voor uitgebreide specificaties van de Rigol MSO5000 serie kan de onderstaande datasheet geraadpleegd worden.

Accessoires

Deze oscilloscopen wordt geleverd inclusief:

  • Netsnoer
  • USB kabel
  • 2/4 passieve probes (gelijk aan aantal kanalen)
  • Handleiding (Engelstalig)
  • 3 jaar garantie

Opties

De mogelijke opties:

Logic probe (PLA2216) Met deze probe breid je de scoop uit met 16 digitale kanalen. Deze probe is speciaal voor de MSO5000 serie bestemd.

PLA2216

Rigol PLA2216 logic probe
360 Incl. BTW: € 360,00 Excl. BTW: € 297,52
Info
Serial protocol analysis bundel Deze bundel is een zeer complete set van uitbreidingen voor de MSO5000 oscilloscopen. De bundel bevat alle bus trigger en analysis opties die er zijn voor de MSO5000 serie. Ook krijg je met deze bundel een 25 MHz arbitrary waveform generator en een ingebouwde Power analysis applicatie. Voor meer informatie kan je hier rechts naar de productpagina van deze bundel navigeren.

MSO5000-bndl

Rigol MSO5000 serial protocol analysis bundel
742.45 Incl. BTW: € 742,45 Excl. BTW: € 613,60
Info

Plus en minpunten

  • Hoge sample rate
  • Gratis optie bundek
  • Uitgebreide functionaliteit
