Rigol MSO8104 oscilloscoop
Details

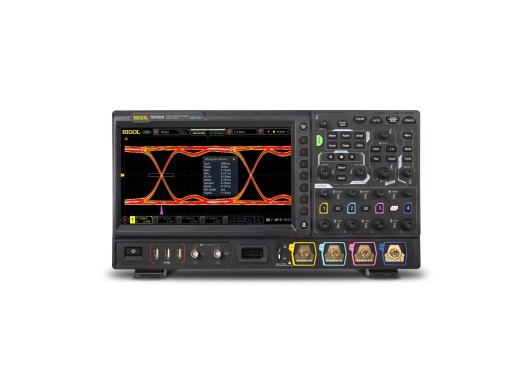

De Rigol MSO8104 oscilloscoop is de 1GHz versie in de gloednieuwe MSO8000 serie van Rigol. De MSO8000 oscilloscopen zijn high-end mixed signal digitale oscilloscopen die ontworpen zijn op de basis van de ASIC chip en het UltraVision II technische platform van Rigol. De serie combineert 7 onafhankelijke instrumenten in één behuizing, waardoor de MSO8104 beschikt over:
- Digitale oscilloscoop
- 16-kanaals logic analyser (optioneel)
- Spectrum analyser
- Arbitrary waveform generator (optioneel)
- Digitale voltmeter
- 6-digit frequentie teller
- Protocol analyser (optioneel)
De MSO8104 beschikt over specificaties die de top van de industrie bereiken, met een uitzonderlijk hoge memory depth van 500 Mpts en een sample rate van maar liefst 10GSa/s. 4 kanalen en 16 digitale kanalen (RPL2316 logic probe is hiervoor vereist) zorgen ervoor dat de MSO8000 serie zogeheten "mixed signal oscilloscopes" genoemd mogen worden.
Wat echt uit het oog springt is het feit dat de MSO8064 in staat is om real-time eye diagram en jitter analysis uit te voeren. Dankzij de uitzonderlijk goede specs van de scoop gaan deze tests met gemak. Rigol heeft een document uitgebracht waarin staat beschreven wat deze tests inhouden en hoe ze uitgevoerd worden met behulp van de MSO8000 oscilloscopen. Dit document is onderaan de pagina te vinden.
De oscilloscoop is uitgerust met meerdere interfaces, waardoor deze verbonden kan worden met een PC voor het overzetten van meetresultaten. Daarnaast kan de data opgeslagen worden op een USB-geheugenstick via de USB poort aan de voorkant.
De extreem hoge waveform capture rate van 600.000 wfms/s komt compleet tot zijn recht op het grote 10.1" touchscreen display, die tevens voorzien is van 256-level intensity grading. Door middel van deze techniek worden meerdere signalen over elkaar heen gelegd om zo de meest voorkomende signalen met meer intensiteit te laten zien.
De 8064 en de 8104 zijn eventueel later nog te upgraden naar hogere bandbreedtes. Mocht u hier intresse in hebben kunt u contact met ons opnemen.
Modeloverzicht
| Model | MSO8064 | MSO8104 | MSO8204 |
|---|---|---|---|
| Bandbreedte | 600 MHz | 1 GHz | 2 GHz (tot 2CH actief, 1 GHz voor 4CH actief) |
| Prijs |
Specificaties
| Kanalen | 4 + 16 (optioneel) |
| Sample rate |
2.5 GSa/s (4 kanalen actief)
5.0 GSa/s (2 kanalen actief) 10 GSa/s (1 kanaal actief) |
| Memory depth | 500 Mpts |
| A/D converter | 8 bits |
| Waveform capture rate | 600.000wfms/s |
| Waveform record | 450.000 |
| Display | 10.1" capacatief multi-touch screen |
| Rise time | ≤583 ps |
| Verticale schaal | 1 mV/div - 10 V/div |
| Horizontale schaal | 500 ps/div - 1 ks/div |
| Connectiviteit | USB, LAN, HDMI, TRIG OUT en USB-GPIB (optioneel) |
| Trigger types | Edge, Pulse, Slope, Video, Pattern, Duration, Timeout, Runt, Window, Delay, Setup/Hold, Nth Edge Optioneel: RS232/UART, I2C, SPI, CAN, FlexRay, LIN, I2S, MIL-STD-1553 |
| BUS decode | RS232/UART, I2C, SPI, CAN, LIN, FlexRay, I2S en MIL-STD-1553 |
| Gewicht | 4.0kg |
| Afmetingen | 410 x 224 x 135 mm |
Opties
| 16-kanaals logic probe (hardware) | RPL2316 | |
| 600 MHz naar 1 GHz bandbreedte upgrade (software) | MSO8000-BW6T10 | |
| 600 MHz naar 2 GHz bandbreedte upgrade (software) | MSO8000-BW6T20 | |
| 1 GHz naar 2 GHz bandbreedte upgrade (software) | MSO8000-BW10T20 | |
| Seriële protocol analyse bundel (software) | MSO8000-BND | |
| PC seriële bus trigger en analyse (RS232/UART) (software) | MSO8000-COMP | |
| Embedded seriële bus trigger en analyse (I2C, SPI) (software) | MSO8000-EMBD | |
| Auto seriële bus trigger en analyse (CAN, LIN) (software) | MSO8000-AUTO | |
| Audio seriële bus trigger en analyse (I2S) (software) | MSO8000-AUDIO | |
| MIL-STD-1553 seriële bus trigger en analyse (software) | MSO8000-AERO | |
| FlexRay seriële bus trigger en analyse (software) | MSO8000-FLEX | |
| Dubbelskanaals 25 MHz arbitraire golfvorm generator (software) | MSO8000-AWG | |
| Power analyse (software) | MSO8000-PWR | |
| Eye diagram en jitter analyse (software) | MSO8000-JITTER |
Accessoires
De Rigol MSO8000 serie oscilloscopen worden geleverd inclusief:
- 4 passive high-impedance probes (500 MHz)
- 2 passive low-impedance probes (1.5GHz, alleen voor MSO8204/8104)
- USB Kabel
- Startgids
- Netsnoer
- 3 jaar garantie
