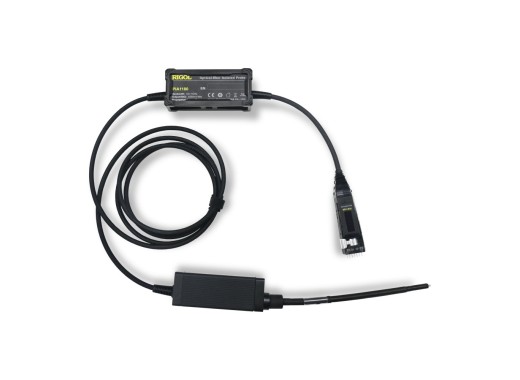

Rigol PIA1100 geïsoleerde probe
Details
De Rigol PIA1100 is een geïsoleerde probe van Rigol die zowel kleine als grote spanningen nauwkeurig kan meten. De probe heeft een bandbreedte van 1GHz en ondersteunt een common mode tot 85kVpk. Deze probes zijn compatibel met een select aantal Rigol oscilloscopen, waaronder de MSO8000-, DHO4000- en MHO/DHO5000-series. Ben je op zoek naar een meer universeel toepasbare probe, bekijk dan de micsig SigOFIT probes.
Met deze probe wordt het eenvoudig om een gate-signaal op een high-side FET of IGBT te meten bij 600V of zelfs 1200V, iets wat voorheen praktisch onmogelijk was. De probe is onmisbaar bij de ontwikkeling van schakelingen met SiC en GaN technologie, doordat de probe de oscillaties door hoogfrequent common-mode ruis onderdrukt zonder extra, overbodige componenten. Daarnaast beschikt de PIA1100 over een extreem lage ingangsimpedantie van <1pF, een zeer hoge common mode rejection ratio tot 180 dB en een uiterst nauwkeurige DC-versterking van 1%.
Er zijn meerdere verzwakkers beschikbaar om differentiële signalen te meten met een verzwakking van ±20x tot ±5000x. De compatibele opties vindt u hieronder.
Modeloverzicht
| Model | PIA1020 | PIA1050 | PIA1100 |
|---|---|---|---|
| Bandbreedte | 200 MHz | 500 MHz | 1 GHz |
| Rise time | ≤1,75 ns | ≤700 ps | ≤450 ps |
| CMRR | DC: 180 dB 200 MHz: 122 dB |
DC: 180 dB 500 MHz: 114 dB |
DC: 180 dB 1 GHz: 108 dB |
| Propagatievertraging | 18,5 ns | 17,2 ns | 17,2 ns |
| Uitgangsspanning | ±1,25 V | ±500 mV | ±500 mV |
| Ruis | ≤2 mVrms @ 0 dB ≤400 μVrms @ 20 dB |
≤2,4 mVrms @ 0 dB ≤420 μVrms @ 20 dB |
≤2,4 mVrms @ 0 dB ≤420 μVrms @ 20 dB |
| Meegeleverde verzwakker | 20x | 50x + 2000x | 50x + 2000x |
| Prijs |
Specificaties
| DC-versterkingsnauwkeurigheid | 1% |
| Common-mode spanning | 85 kVpk |
| Kabellengte | 2 m |
| Gewicht | 2,5 kg |
Verzwakking
| Verzwakpunt | Interface | Verzwakking | Differentiële spanningsbereik | Ingangsimpedantie | Prijs |
| TIP-MMCX-20X-1 | MMCX | 20X | ± 20 V | 4.47 MΩ \ 4 pF | |
| TIP-MMCX-50X-1 | MMCX | 50X | ± 50 V | 4.19 MΩ \ 2 pF | |
| TIP-MMCX-1000X-1 | MCX | 1000X | ± 1000 V | 20.94 MΩ \ 1 pF | |
| TIP-MMCX-2000X-1 | MCX | 2000X | ± 2000 V | 20.52 MΩ \ 1 pF | |
| TIP-MMCX-5000X-1 | MCX | 5000X | ± 5000 V | 40.92 MΩ \ 1 pF |
Accessoires
De PIA1100 wordt standaard geleverd met:
- 1 × TIP-MMCX-50X-1 verzwakpunt
- 1 × TIP-MCX-2000X-1 verzwakpunt
- 5 × MCX-adapters (2,54 mm)
- 5 × MCX-adapters (5,08 mm)
- 1 × MMCX-coaxkabel
- 1 × MCX-coaxkabel
- 1 × Draagkoffer
- 1 × Probehouder
Plus en minpunten
- Automatische communicatie met oscilloscoop
- Alleen voor geselecteerde oscilloscopen
Downloads
