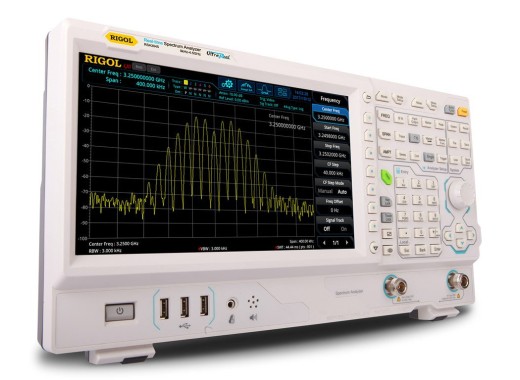

Rigol RSA3030-TG spectrum analyser
Details
De Rigol RSA3030-TG is een real-time spectrum analyser in de RSA3000 serie.
Een real-time spectrum analyser maakt gebruik van de Fast
Fourier Transform om het signaal van het tijdsdomein naar het frequentiedomein om te zetten. Dit zorgt er voor dat
korte en snelle signalen beter vastgelegd kunnen worden. Naast de real-time modus hebben deze analysers ook de 'sweep' modus waarmee
in 1 ms een volledige analyse van het signaal gedaan kan worden.
Door de lage Displayed Average Noise Level van deze analysers zijn low-power signalen zoals harmonics en storingsbronnen
goed weergegeven en makkelijk te troubleshooten. Ook is het gemakkelijk, door de lage minimale resolutie bandbreedte van 1 Hz,
om signalen met frequenties die dicht bij elkaar liggen uit elkaar te houden. Verder zijn er 7 real-time visualisatie modi
en beschikken de analysers over krachtige trigger mogelijkheden.
De analysers in deze serie beschikken over een groot 10.1" multi-touch screen waarmee ze gemakkelijk bediend kunnen worden. Daarnaast
is het ook mogelijk om een toetsenbord, muis, monitor of pc aan te sluiten en de analysers daar mee te bedienen.
De modellen met -TG in de naam beschikken over een Tracking Generator waarmee bijvoorbeeld kabels, antennes, filters en actieve
componenten getest kunnen worden.
Modellen
De modellen binnen de RSA3000 serie verschillen vooral van elkaar in frequentie bereik. De modellen met -TG in de naam worden geleverd met ingebouwde tracking generator. De specificaties van de tracking generator kan u onder het kopje 'Specificaties tracking generator' vinden. Bent u opzoek naar een model met VNA? Kijk dan naar de RSA3030N.
| Model | RSA3030 | RSA3030-TG | RSA3045 | RSA3045-TG |
|---|---|---|---|---|
| Frequentiebereik | 9 kHz - 3 GHz | 9 kHz - 3 GHz | 9 kHz - 4.5 GHz | 9 kHz - 4.5 GHz |
| Tracking generator | Nee | Ja | Nee | Ja |
| Prijs |
Specificaties
| Resolutie | 1 Hz |
| Interne referentie frequentie | 10 MHz |
| Maximale ingangsspanning | 50 V |
| Real-time analysis bandbreedte | 10 MHz (Optie: 40 MHz) |
| Maximale ingangsvermogen | 25 mm |
| DANL | ≤-161 dBm |
| Phase noise | ≤-102 dBc/Hz |
| Amplitude weergave | Log: 1 - 200 dB Linear: 0 - reference |
| Min. RBW | 1 Hz |
| Third order intercept | +15 dBm |
| Interfaces | USB-host, USB-device, LAN, HDMI |
| Display | 10.1" touch-screen (1024x600) |
| Gewicht | 4.65 kg |
| Afmetingen | 410 x 224 x 135 mm |
Tracking generator specificaties
| Model | RSA3030-TG | RSA3045-TG |
|---|---|---|
| Frequentiebereik | 100 kHz - 3 GHz | 100 kHz - 4.5 GHz |
| Output level range | -40 - 0 dBm | -40 - 0 dBm |
| Output level resolution | 1 dB | 1 dB |
Voor meer informatie en specificaties kunt u de datasheet van de RSA3000 serie onder aan deze pagina vinden.
Opties
| RSA-EMI measurement applicatie | Dit EMI software pakket voor de RSA3000 en RSA5000 serie is een complete EMI pre-compliance oplossing met vooraf ingestelde scans, piektests, limieten en meerdere CISPR detectoren. | |
| RSA-PA preamplifier | Deze optie activeert de front-end preamplifier van de RSA3000 serie. | |
| Near Field Probe kit | Deze Near Field Probe kit (NFP) van Rigol is ontworpen voor EMC diagnose in het frequentie bereik van 30 MHz tot 3 GHz. Geschikt voor alle Rigol spectrum analysers. |
Accessoires
De spectrum analysers uit de RSA3000 serie worden standaard geleverd inclusief:- Quick guide
- Netsnoer
- USB kabel
- Calibratie certificaat
