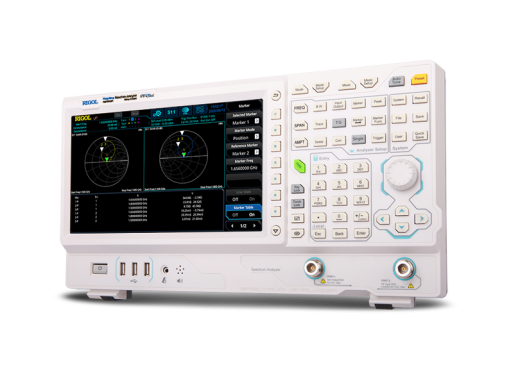

Rigol RSA3015N spectrum en vector network analyser
Actie! De Rigol RSA3000N serie spectrum analysers bevatten nu gratis RSA3000-EMI en RSA3000-PA opties! De opties worden automatisch toegevoegd aan uw winkelwagen. Promotie geldig tot en met 31 december 2026.
Details
De Rigol RSA3015N is een real-time spectrum en vector network analyser in de RSA3000 serie. De RSA3015N komt met een bandbreedte van 1.5 GHz en is standaard uitgerust met een Tracking Generator, wat het een erg compleet apparaat maakt.
Een real-time spectrum analyser maakt gebruik van de Fast
Fourier Transform om het signaal van het tijdsdomein naar het frequentiedomein om te zetten. Dit zorgt er voor dat
korte en snelle signalen beter vastgelegd kunnen worden. Naast de real-time modus hebben deze analysers ook de 'sweep' modus waarmee
in 1 ms een volledige analyse van het signaal gedaan kan worden.
Door de lage Displayed Average Noise Level van deze analysers zijn low-power signalen zoals harmonics en storingsbronnen
goed weergegeven en makkelijk te troubleshooten. Ook is het gemakkelijk, door de lage minimale resolutie bandbreedte van 1 Hz,
om signalen met frequenties die dicht bij elkaar liggen uit elkaar te houden. Verder zijn er 7 real-time visualisatie modi
en beschikken de analysers over krachtige trigger mogelijkheden.
De analysers in deze serie beschikken over een groot 10.1" multi-touch screen waarmee ze gemakkelijk bediend kunnen worden. Daarnaast
is het ook mogelijk om een toetsenbord, muis, monitor of pc aan te sluiten en de analysers daar mee te bedienen.
Deze modellen beschikken over een Tracking Generator waarmee bijvoorbeeld kabels, antennes, filters en actieve
componenten getest kunnen worden.
Modeloverzicht
| Model | Frequentiebereik | Tracking generator | VNA | Prijs |
|---|---|---|---|---|
| RSA3015N | 9 kHz - 1.5 GHz | Ja | Ja | |
| RSA3030N | 9 kHz - 3 GHz | Ja | Ja | |
| RSA3045N | 9 kHz - 4.5 GHz | Ja | Ja |
Specificaties
| Resolutie | 1 Hz (optie) |
| Interne referentie frequentie | 10 MHz |
| Maximale ingangsspanning | 50 V |
| Real-time analysis bandbreedte | 10 MHz (Optie: 25 of 40 MHz) |
| Maximale ingangsvermogen | 25 mm |
| DANL | ≤-161 dBm |
| Phase noise | ≤-102 dBc/Hz |
| Amplitude weergave | Log: 1 - 200 dB Linear: 0 - reference |
| Min. RBW | 1 Hz |
| Third order intercept | +15 dBm |
| Interfaces | USB-host, USB-device, LAN, HDMI |
| Display | 10.1" touch-screen (1024x600) |
| Gewicht | 4.95 kg |
| Afmetingen | 410 x 224 x 135 mm |
Opties
| Near field probe kit (hardware) | NFP-3 | |
| 1 Hz naar 10 MHz resolution bandbreedte upgrade (software) | RSA3000-BW1 | |
| Real-time analyse naar 25 MHz bandbreedte upgrade (software) | RSA3000-B25 | |
| Real-time analyse naar 40 MHz bandbreedte upgrade (software) | RSA3000-B40 | |
| Geavanceerde metingkit(software) | RSA3000-AMK | |
| EMI metingen (software) | RSA3000-EMI | |
| EMI filter end detector (software) | RSA3000-EMC | |
| Pre-amplifier (software) | RSA3000-PA |
Accessoires
De spectrum analysers uit de RSA3000 serie worden standaard geleverd inclusief:- Netsnoer
- USB kabel
- Calibratie certificaat
Downloads
| Rigol RSA3000 datasheet |  (7.49 MB) | Download |
| RSAxxx(N) EMI Mode - Getting Started | (1.13 MB) | Download |
| User guide VNA | (1.5 MB) | Download |
