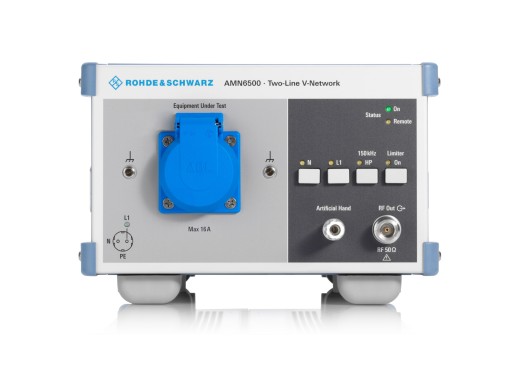

Rohde & Schwarz AMN6500 LISN
Details
De Rohde & Schwarz AMN6500 is een tweelijns V-netwerk LISN voor het meten van geleide stoorspanningen op eenfasige testobjecten (EUT). De LISN biedt een gestandaardiseerde impedantie van (50µH + 5Ω) || 50Ω over het bereik van 9kHz tot 30MHz, waardoor de LISN geschikt is voor metingen conform de normen CISPR, EN, VDE, ANSI, FCC Part 15 en MIL-STD-461.
Vergeleken met eenvoudigere LISN's zoals de Tekbox TBL5016-2C biedt de AMN6500 een uitgebreider functiepakket: een ingebouwde 10dB-verzwakker (die een norm-conforme impedantie waarborgt ongeacht de ingangsverzwakking van de ontvanger), een schakelbaar 150kHz high-pass filter (om oversturing van de ontvanger door laagfrequente spectra te voorkomen), een connector voor een artificial hand waarmee het effect van een menselijke hand op handheld EUT's wordt gesimuleerd, en een schakelbare pulsbegrenzer die de ontvangeringang beschermt. TTL-ingangen voor bediening op afstand maken volledige integratie in geautomatiseerde testsystemen mogelijk en zijn direct compatibel met testontvangers van Rohde & Schwarz. Optocouplers voorkomen dat externe stoorsignalen via de besturingspoort binnendringen.
Specificaties
| Frequentiebereik | 9 kHz - 30 MHz |
| Gesimuleerde impedantie | (50 µH + 5 Ω) || 50 Ω |
| Max. AC voedingsspanning | 240 VAC +10% |
| AC voedingsfrequentie | 50 Hz tot 60 Hz ±5% |
| Max. DC spanning | 28 V DC |
| High-pass filter | 150 kHz (schakelbaar) |
| Spanningsdelingsfactor | 10 dB (ingebouwde verzwakker) |
| Drempel pulsbegrenzer | 140 dB(µV) (schakelbaar) |
| RF-uitgangsconnector | N female, 50 Ω |
| Afstandsbediening | TTL, 25-pins D-Sub female |
| Normen | CISPR, EN, VDE, ANSI, FCC Part 15, MIL-STD-461 |
| Afmetingen | 219 x 147 x 350 mm |
| Gewicht | 5,5 kg |
Accessoires
De R&S AMN6500 wordt standaard geleverd met:
- Plug-in voeding
Plus en minpunten
- Inclusief artificial hand connector
- Inclusief schakelbaar 150kHz high-pass filter
- Randaarde verplicht vanwege hoge lekstroom
- Geen aan/uit-schakelaar
