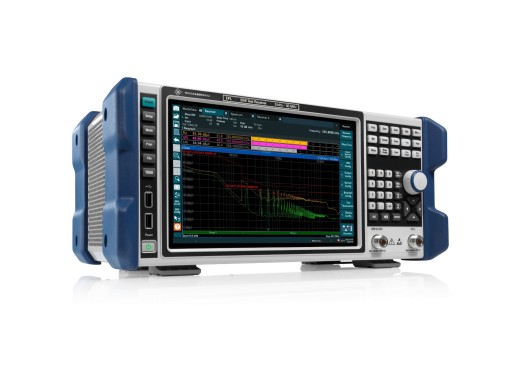

Rohde & Schwarz EPL1000 EMI-testontvanger
Details
Wat de Rohde & Schwarz EPL1000 EMI-testontvanger onderscheidt van andere testontvangers is zijn meetsnelheid. Metingen van een enkele CISPR-band kunnen in één keer worden uitgevoerd waardoor de EPL1000 veel sneller is dan een spectrumanalyser. Het volledige bereik van de EPL1000 beslaat 5 kHz tot 30 MHz en de metingen voldoen aan CISPR 16-1-1. Bovendien ondersteunt de EPL1000 de decadische 6 dB bandbreedtes die vereist zijn door MIL-STD-461 en DO-160. Metingen worden vereenvoudigd door automatisering; de EPL1000 automatiseert de aanpassingen aan het signaal, de evaluatie van meetresultaten en het genereren van rapporten. Signaalanalyse is ook mogelijk omdat de EPL1000 een spectogramfunctie heeft. Typische toepassingsgebieden zijn precompliance metingen, precertificatie en certificatie volgens IEC, EN, CISPR en FCC. Mocht u de functionaliteit van de EPL1000 willen uitbreiden, neem dan gerust contact met ons op voor informatie over de vele opties.
Specificaties
| Frequentie | |||
| Bandbreedte | 5 kHz - 30 MHz | ||
| Resolutie | 0,01 Hz | ||
| RBW | 200 Hz - 1 MHz | ||
| Metingen | |||
| DANL | -156 dBm/Hz | ||
| Scantijd Quasi-piek en CISPR-gemiddelde | |||
| Meettijd | 1 s | 15 s | |
| Totale tijd | ≤3s | ≤17s | |
| Scantijd Quasi-piek en CISPR-gemiddelde | |||
| Meettijd | 100 ms | 1 s | 15 s |
| Totale tijd | ≤500ms | ≤1,4 s | ≤15,4 s |
| Andere specificaties | |||
| Volggenerator | optioneel | ||
| RF-ingang | 50 Ω | ||
| Aansluiting | N female | ||
| Interfaces | 4x USB, LAN, DisplayPort 1.3, User Port | ||
| Beeldscherm | 10,1" TFT LCD (1280x800) | ||
| Afmetingen | 408 mm x 186 mm x 235 mm | ||
| Gewicht | 6,9 kg |
Accessoires
De EPL1000 wordt standaard geleverd met:
- Netsnoer
Plus en minpunten
- Veel snellere metingen vergeleken met spectrumanalysers
- Voldoet aan CISPR 16-1-1
Downloads
| R&S EPL1000 getting started |  (7.74 MB) | Download |
| R&S EPL1000 manual | (17.01 MB) | Download |
| R&S EPL1000 specifications | (1.25 MB) | Download |
| R&S EPL1000 brochure | (5.38 MB) | Download |
