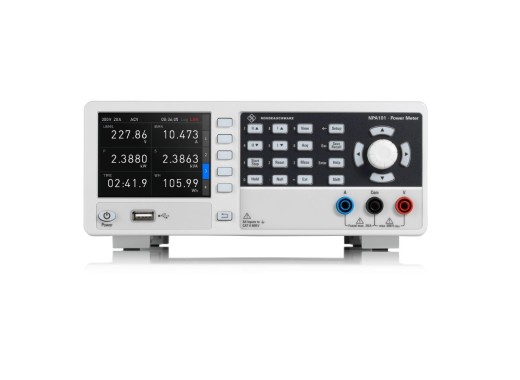

Rohde & Schwarz NPA101 power analyser
Details
De Rohde & Schwarz NPA101 maakt deel uit van de R&S NPA serie enkelfasige power analysers. Het is ontworpen voor AC/DC load of standby-stroom met een nauwkeurigheid van 0,05% en een lage stroommeting van 5mA. In vergelijking met de andere NPA-modellen heeft dit product alleen de basismeetfuncties en vereist extra tools voor grafische analyse en conformiteitstesten.
Het heeft numerieke displays met een snelle updatesnelheid van 100 ms en een auto-rangefunctie om de efficiëntie van het testen te verbeteren. Verder beschikt het product over frequentie- en adaptiefilters om onnodige ruis te elimineren, zodat de resultaten vloeiend en nauwkeurig zijn. De data van het display kan worden opgeslagen op een USB flash drive of worden gedeeld via de LAN en USB interfaces.
Uniek aan deze serie is het timestamped loggen naar CSV voor een bijna onbeperkte periode. Als er echter meer uitgebreide meetfuncties en grafieken nodig zijn, wordt de R&S NPA501 aanbevolen. En als de evaluatiefuncties in overeenstemming moeten zijn met de IEC 62301, EN 50564 en EN 61000-3-2 industriestandaarden, wordt de R&S NPA701 geadviseerd. Voor de volledige reeks beschikbare functies (per model), zie de tabel in de afbeeldingen.
Let op, sommige afbeeldingen zijn van het NPA701 model, maar zijn vergelijkbaar met de NPA101.Specificaties
| Vermogensmeetbereik | 50 μW - 12 kW |
| Bandbreedte | DC tot 100 kHz |
| Verticale resolutie | 16 bits |
| Sample rate | 500 kSa/s |
| Meetnauwkeurigheid | ±0.05% |
| Meet- en rekenfuncties | 16 |
| Display | 3,5" QVGA LCD |
| Interfaces | USB (host/apparaat), LAN |
| Afmetingen | 222 x 97 x 291 mm |
| Gewicht | 3,25 kg |
Opties
| R&S NPA-Z1 netadapter | EU versie. Deze wordt gebruikt voor een eenvoudige en veilige aansluiting van de DUT op een R&S NPA power analyser. De DUT wordt gevoed via de apparaatkoppeling aan de bovenkant van de netadapter. | |
| R&S HZC50 current probe | 30 A, 4 mm connectors | |
| R&S HZC51 current probe | 1000 A, 4 mm connectors |
Accessoires
De R&S NPA101 wordt standaard geleverd met:
- Netsnoer
Plus en minpunten
- Timestamped loggen in CSV
- Beperkte meetfuncties en interfaces, zie NPA501
- Voldoet niet aan de normen IEC 62301, EN 50564 en EN 61000-3-2, zie NPA701
Downloads
| R&S NPA series datasheet |  (2.42 MB) | Download |
| R&S NPA series user manual | (6.7 MB) | Download |
