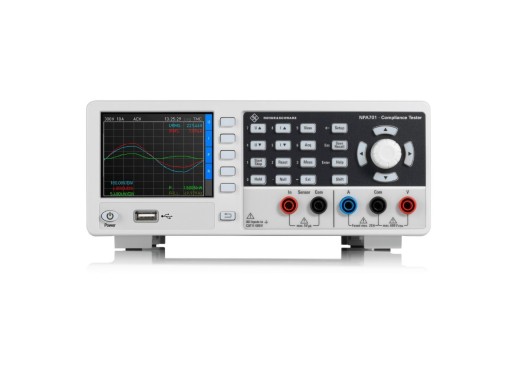

Rohde & Schwarz NPA701 power analyser
Details
De Rohde & Schwarz NPA701 maakt deel uit van de R&S NPA serie enkelfasigepower analysers. Het is ontworpen voor AC/DC load of standby-stroom met een nauwkeurigheid van 0,05% en een lage stroommeting van 5mA. De analyser heeft geen extra tools nodig voor grafische analyse en conformiteitstesten.
Het heeft numerieke displays van 26 critical parameters met een snelle updatesnelheid van 100 m en een auto-rangefunctie om de efficiëntie van het testen te verbeteren. Verder beschikt het product over frequentie- en adaptiefilters om onnodige ruis te elimineren, zodat de resultaten vloeiend en nauwkeurig zijn. De inhoud van het display kan worden opgeslagen op een USB-stick of worden gedeeld via de ethernet- en USB-interfaces.
Uniek aan deze serie is het timestamp loggen naar CSV voor een bijna onbeperkte periode. En vooral in dit specifieke model zijn de evaluatiefuncties in lijn met de IEC 62301, EN 50564 en EN 61000-3-2 industriestandaarden. Echter, als uitgebreide meetfuncties en grafieken niet nodig zijn, is de R&S NPA101 een goedkopere optie. En als alleen meetfuncties een vereiste zijn, maar niet de IEC en EN industriestandaarden, dan wordt de R&S NPA501 aanbevolen. Voor het volledige overzicht aan beschikbare functies (per model), zie de tabel in de afbeeldingen.
Specificaties
| Vermogensmeetbereik | 50 μW - 12 kW |
| Bandbreedte | DC tot 100 kHz |
| Verticale resolutie | 16 bits |
| Sample rate | 500 kSa/s |
| Meetnauwkeurigheid | ±0.05% |
| Meet- en rekenfuncties | 26 |
| Display | 3,5" QVGA LCD |
| Interfaces | USB (host/apparaat), LAN, digitale IO, analoge IO |
| Afmetingen | 222 x 97 x 291 mm |
| Gewicht | 3,25 kg |
Opties
| R&S NPA-Z1 netadapter | EU versie. Deze wordt gebruikt voor een eenvoudige en veilige aansluiting van de DUT op een R&S NPA power analyser. De DUT wordt gevoed via de apparaatkoppeling aan de bovenkant van de netadapter. | |
| R&S HZC50 current probe | 30 A, 4 mm connectors | |
| R&S HZC51 current probe | 1000 A, 4 mm connectors |
Accessoires
De R&S NPA701 wordt standaard geleverd met:
- Netsnoer
Plus en minpunten
- Timestamped loggen in CSV
- Voldoet aan de normen IEC 62301, EN 50564 en EN 61000-3-2
Downloads
| R&S NPA series datasheet |  (2.42 MB) | Download |
| R&S NPA series user manual | (6.7 MB) | Download |
