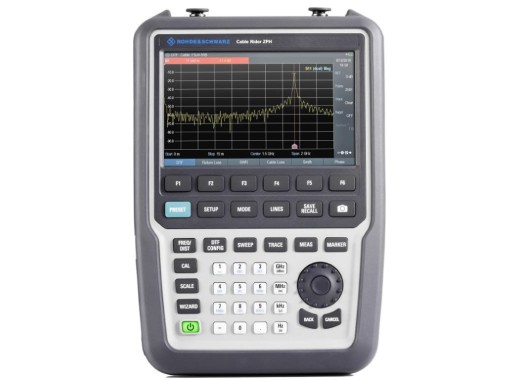

Rohde & Schwarz ZPH.12 cable rider
Details
De Rohde & Schwarz ZPH.12 cable rider is een draagbare enkelpoorts kabel- en antenne analyser. Het apparaat heeft alle essentiële meetfuncties die nodig zijn voor de installatie en het onderhoud van antennesystemen in het veld. De unieke functies zorgen voor snelle en efficiënte kabel- en antennemetingen. Het apparaat heeft een groot kleurentouchscreen en een groot toetsenbord wat zorgt voor extra gebruiksgemak. Dit twee poorts model biedt DTF, reflectiemeting en two-port cable loss en CAT-functionaliteit. In combinatie met een batterijduur van 6.5 uur en een stevige behuizing (IP51), is de analyser perfect geschikt voor gebruik in het veld. Je kunt de ZPH.02 aansluiten op een commercieel verkrijgbare draadloze router (niet inbegrepen) en apps op je telefoon of tablet gebruiken om de analyser op afstand te bedienen. Meer traditionele USB-verbindingen zijn ook een optie. De benodigde driver wordt meegeleverd met het R&S InstrumentView softwarepakket.
De ZPH.12 is ook verkrijgbaar in een bundel, deze bevat verschillende extra functies, voor meer informatie zie deze pagina.
Modeloverzicht
| Modellen | ZPH.02 | ZPH.12 |
|---|---|---|
| Aantal poorten | 1 | 2 |
| Tracking generator |
Nee
|
Ja
|
| DC bias |
Nee
|
Ja
|
| Gebruiksduur (Standaardmodus) | 9 uur | 6,5 uur |
| Prijs |
Specificaties
| Bandbreedte | 2 MHz - 3 GHz |
| RBW | 1 Hz - 3 MHz |
| DANL | < -140 dBm/Hz |
| Amplitude nauwkeurigheid | < 3,1 dB |
| Metingen | Reflectie (S11), één-poort kabelverlies, afstand tot fout, VSWR |
| Interfaces | RF, LAN, USB, mini USB |
| Display | 800 x 480 pixel WVGA touchscreen |
| Afmetingen | 202 x 294 x 76 mm |
| Gewicht | 2,5 kg |
Accessoires
De ZPH.12 wordt standaard geleverd met:
- Stroomkabel en adapterset
- USB-kabel
- Schouderriem
Downloads
| R&S ZPH - Specification sheet |  (1.05 MB) | Download |
| R&S ZPH - User manual | (11.65 MB) | Download |
