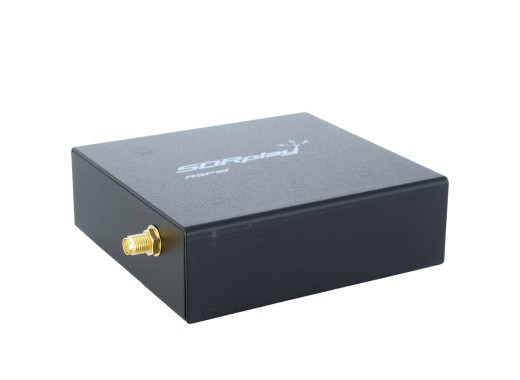

SDRplay RSP1B RF ontvanger

De SDRplay RSP1B is een Radio Spectrum Processor SDR ontvanger met een ontvangst van 1kHz tot wel 2GHz. De RSP1B is de verbeterde versie van de RSP1A. De RSP1B heeft verbeterde ruisprestaties onder 1MHz, wat te zien is in de tweede afbeelding, en de RSP1B heeft een verbeterde signaalverwerking op HF-frequenties. Verder heeft de RSP1B een metalen behuizing.
De RSP1B is ontworpen rond het concept van Software Defined Radio (SDR) technologie, wat een radiocommunicatiesysteem is waarin onderdelen die typisch geïmplementeerd zouden zijn in hardware worden uitgevoerd door middel van software op een PC of een embedded systeem. Door middel van deze software kunnen deze onderdelen dus gebruikt worden als een RF spectrum analyser.

De RSP1B heeft een bandbreedte van 10MHz en kan op deze bandbreedte ook real-time sampelen, wat een groot voordeel is ten opzichte van de standaard spectrum analyzers die doorgaans gebruik maken van Sweep sampling. De ontvanger heeft een spectrum dat begint bij 1kHz, doorgaat naar LF, MW, HF, VHF, UHF, L-band en stopt bij 2GHz, zonder onderbrekingen in het spectrum. De ontvanger is daarnaast uitgerust met 11 high-performance low-, band- en high pass filters.

Het is een zeer universeel systeem dat compatibel is met alle populaire SDR software zoals HDSDR, SDR Console en Cubic SDR. Bovendien is het compatibel met SDRuno, welke standaard inbegrepen is door SDRplay. De RSP1B is een losse module die in combinatie met een PC en een antenne gebruikt moet worden. Het spectrum kan dan via software geanalyseerd worden op de PC. Het mooie van de RSP1B in vergelijking met vergelijkbare modules is dat deze uitgerust is met een 14-bit ADC silicium-technologie. Ook heeft de ontvanger een gebruiksvriendelijke interface, waarbij deze gevoed wordt door de USB kabel (niet inbegrepen) en verder alleen beschikt over een SMA antenne aansluiting.

De SDRplay RSP1B is al met al een ontvanger met een zeer groot bereik, een lage ruisvloer en een gebruiksvriendelijke interface.

Een USB-kabel is niet inbegrepen bij de RSP1B. Het wordt aanbevolen om deze USB-kabel samen met de RSP1B te bestellen. Deze kabel bevat 2 ferrietfilters.

LET OP: De ingang van de SDRPlay is zeer gevoelig voor ESD-ontladingen en overmatig ingangsvermogen. Dit product moet met grote zorg worden gebruikt. Een defecte ingang zal door SDRPlay nooit onder garantie worden gerepareerd.

Specificaties

Downloads

SDRplay RSP1B datasheet	(230.52 KB)	Download
Must read: protect your SDRPlay from RF damage	(4.49 MB)	Download
